Рабочий Проект. Одноэтажный жилой дом. Проект №59-61. Разделы -АР, -КЖ, -КД.
Размер архива: 12.89 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (39 листов):
-АР Архитектурные решения (дополнительно к разделу -АР в архиве содержится Приложение №1. Визуализации)
-КЖ Конструкции железобетонные (конструкции фундамента, крылец и монолитного пояса)
-КД Конструкции деревянные (конструкции перекрытия и стропильной крыши)

Технико-экономические показатели здания:
Этажность, эт...................................... - 1
Количество квартир, шт....................... - 1
Количество жилых комнат, шт.............. - 4
Общая площадь дома, м2.................... - 113,17
Жилая площадь дома, м2..................... - 54,07
Площадь террасы и крылец, м2............ - 12,33
Площадь застройки, м2........................ - 147,66
Строительный объем здания, м3........... - 574,06
Площадь кровли, м2............................ - 206,08

Архитектурно-планировочное решение:
Жилой дом запроектирован в виде одноэтажного здания с чердаком, рассчитан на проживание одной семьи. Размеры в плане по осям - 15,1 x 8,6 м.
В состав этажа включены помещения: тамбур, холл, кухня, гостиная, три спальни, два санузла, душевая, сауна, топочная, крыльцо, терраса.
Высота помещений этажа - 3.000 м.

Конструктивные решения:
1. Фундамент - монолитная ж/б плита.
2. Перекрытия - по деревянным балкам.
3. Наружные стены - кладка из керамзитобетона б=400 мм.
4. Внутренние несущие стены - кладка из пустотелого кирпича б=380 мм.
5. Перегородки - каркас б=150 мм.
6. Наружные несущие стены опираются на цоколь из монолитного железобетона.
7. По наружным поверхностям внутренних стен ниже отметки 0.000 выполнить гидроизоляцию.
8. Кладку вентканалов и дымоходов выполнить из полнотелого кирпича М150. Каждый 5-й ряд кладки армировать кладочной сеткой. В дымовых каналах устраивается короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
9. Крыша - чердачная, двускатная. Покрытие кровли - металлочерепица.
10. Оконные блоки - металлопластиковые с 2-х камерными стеклопакетами.
11. По периметру здания устраивается отмостка с асфальто-бетонным покрытием шириной 1000 мм.
12. Наружная отделка здания: Наружные стены - керамзитобетон; цоколь облицован искусственным камнем.

Инженерное оборудование:
1. Отопление - от индивидуального отопительного котла.
2. Водоснабжение - от существующей коммунальной сети водопровода, скважины.
3. Электроснабжение - от существующей коммунальной электросети.
4. Канализация - в систему коммунальной канализации, автономная.

Расход основных материалов:
-Керамзитобетон для наружних несущих стен - 61.71 м3
-Кирпич пустотелый для внутренних несущих стен - 8.00 м3
-Кирпич полнотелый для колонн - 5.09 м3
-Каркасные перегородки - 16.15 м3

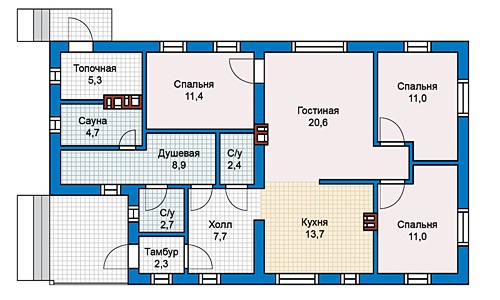

План:
