Рабочий проект.

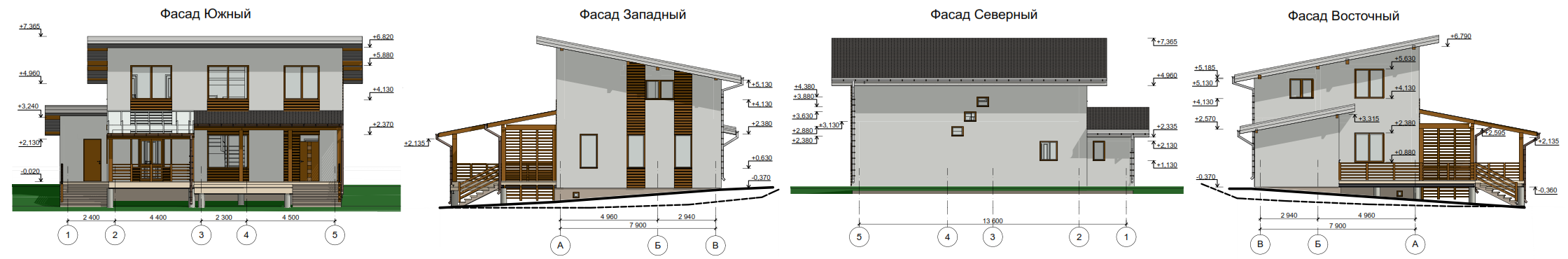

Коттедж в Охмыльцево, дер. Чернышово.
Раздел -АС.

Размер архива: 5.96 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (17 листов формата А-1):
 -АС Архитектурно-строительные решения

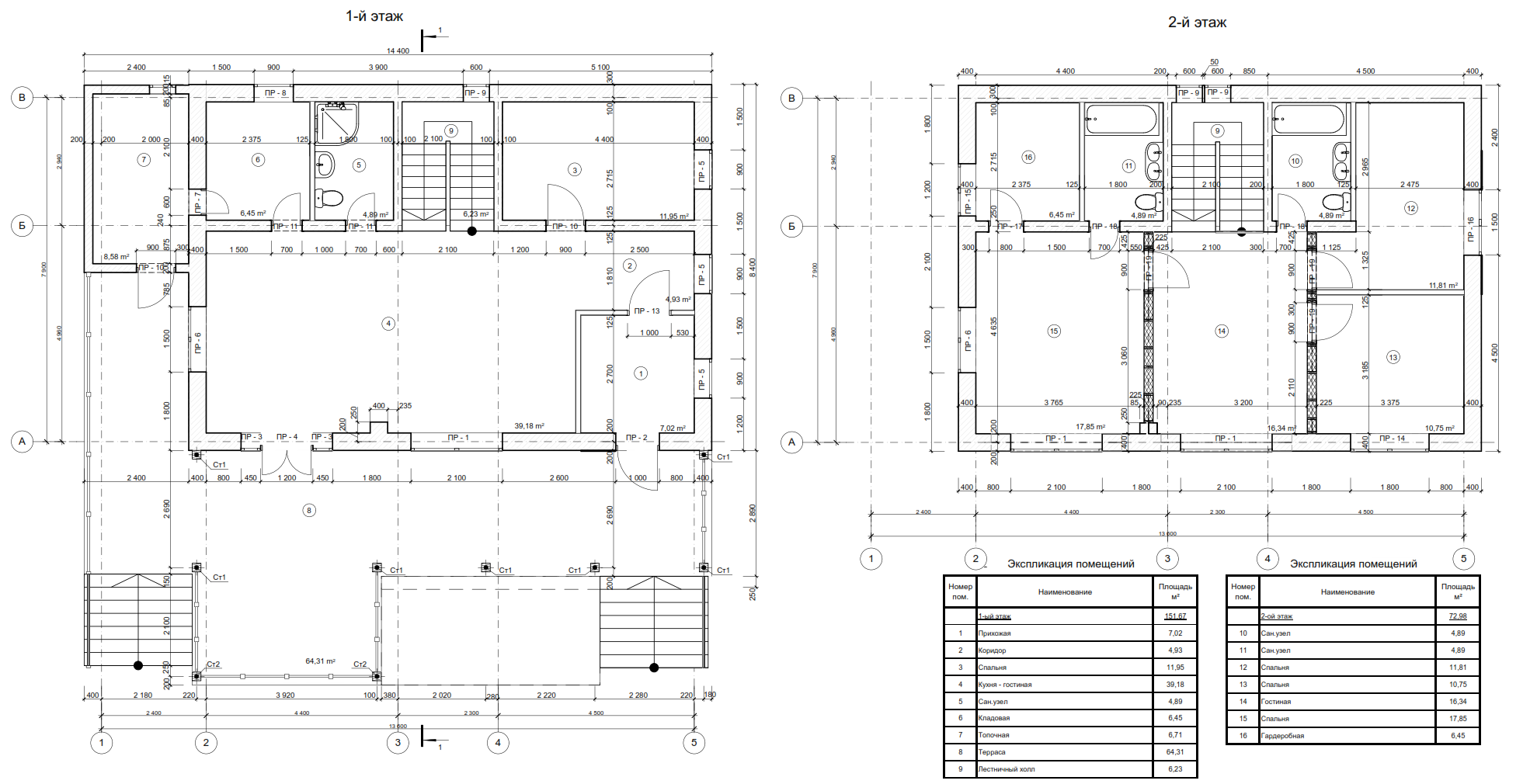

Технико-экономические показатели:
Этажность, эт. - 2
Общая площадь (площади всех помещений) - 226,61 м2
Строительная площадь (в осях) - 271,03 м2
Строительный объем (строительная площадь х высоту этажей) - 1700 м3
Авторы: ООО «Проект-35»

Конструктивные решения:
Конструктивная схема здания - с несущими продольными стенами.
Фундамент: свайный (буронабивные) с монолитным мелкозаглубленным ростверком (h = 1100 м.), ширина по осям – Б,В,1,4,5 – 350 мм; А – 450 мм, 2 – 500 мм.
Горизонтальная гидроизоляция – 2 слоя Техноэласта ЭПП.Высота цоколя над уровнем земли h = 500 мм. Цоколь утеплить Пеноплексом Фундамент (t = 50 мм.).
По периметру здания выполнить отмостку с покрытием полимерно – песчаной плиткой, под террасой – с покрытием песком. Отмостка  утепленная Пеноплексом Фундамент (t = 50 мм.)
Стены:
1. Наружные - Газосиликатный блок ЭКО БСМ-4 600*250*400 (D400) ГОСТ 31360-2007, на клею для блоков из ячеистого бетона "ЭКО", рекомендуется цепная перевязка блоков с перекрытием швов не менее чем на 100 мм;
2. Внутренние (t = 250 мм) - Газосиликатный блок ЭКО БСМ-2,5 600*250*250 (D500) ГОСТ 31360-2007, на клею для блоков из ячеистого бетона "ЭКО", рекомендуется цепная перевязка блоков с перекрытием швов не менее чем на 100 мм;
3. Внутренние (t = 200 мм) - Газосиликатный блок ЭКО БСМ-2,0 600*250*200 (D500) ГОСТ 31360-2007, на клею для блоков из ячеистого бетона "ЭКО", рекомендуется цепная перевязка блоков с перекрытием швов не менее чем на 100 мм;
4. Внутренние (t = 225 мм) – деревянный каркас с обшивкой ГКЛ с двух сторон;
5. Внутренние (t = 125 мм) – каркасные по системе Knauf C111;
6. Соединение стен из газобетонных блоков выполнять встык, при помощи закладных деталей ЗД-1, ЗД-2.
Армирование стен: Стержни армопоясов укладываются в специально прорезанные пазы, заполненные монтажным клеем.
-1.Под оконными перемычками: 2 стержня d=6 мм (А240).
-2.Под оконными проемами: 2 стержня d=6 мм (А240);
-3.Над первым рядом кладки (на отм. – 0,130 м.) из газобетонных блоков: 2 стержня d=8 мм (А240);
-На отметке +2,880 м. устроить монолитный пояс (МП-1), как по наружным так и по внутренним стенам. Опалубка для монолитного пояса - U-блок AEROC EcoTerm (D400), толщиной t=400 мм для наружных стен, t = 250,200 для внутренних стен. В наружных стенах устроить вкладыш из утеплителя Пеноплексом Фундамент (t = 50 мм.). Армирование монолитного пояса: продольное – 4 стержня d=8 мм (А400); поперечное - d=6 мм (А240), шаг 300 мм. Замонолитить бетоном БСТ В15 F100 П3 W4 ГОСТ 26633-2012.
-На отметке +4.880; +6,380 устроить монолитный пояс (МП-2) под мауэрлаты М-1, М-2. Опалубка для монолитного пояса - U- блок AEROC EcoTerm (D400), толщиной t=400 мм. Устроить вкладыш из утеплителя Пеноплексом Фундамент (t = 50 мм.). Армирование монолитного пояса: продольное – 4 стержня d=8 мм (А400); поперечное - d=6 мм (А240), шаг 300 мм. Замонолитить бетоном БСТ В15 F100 П3 W4 ГОСТ 26633-2012.
-На отметке +2,130; +2,880 устроить монолитный пояс (МП-5) под мауэрлаты М-6. Опалубка для монолитного пояса - U-блок AEROC EcoTerm (D400), толщиной t=200 мм. Армирование монолитного пояса: продольное – 4 стержня d=8 мм (А400); поперечное - d=6 мм (А240), шаг 300 мм. Замонолитить бетоном БСТ В15 F100 П3 W4 ГОСТ 26633-2012.
-На отметке +5,380 устроить монолитный пояс (МП-3, МП-4) под мауэрлаты М-3,4,5. Опалубка для монолитного пояса - U- блок AEROC EcoTerm (D400), толщиной t=250 мм. Армирование монолитного пояса: продольное – 4 стержня d=8 мм (А400); поперечное - d=6 мм (А240), шаг 300 мм. Замонолитить бетоном БСТ В15 F100 П3 W4 ГОСТ 26633-2012.
-По оси А (ось 3 – 225 мм.) выполнить контрфорс, длиной 250 мм. Опалубка для контрфорса - U-блок AEROC EcoTerm (D400), толщиной t=400 мм. Армирование контрфорса: продольное – 6 стержня d=8 мм (А400); поперечное - d=6 мм (А240), шаг 200 мм, вертикальное – 3 стержня d=16 мм (А400). Замонолитить бетоном БСТ В15 F100 П3 W4 ГОСТ 26633-2012.
-Перемычки выполнить монолитными. Опалубка для перемычек - U-блок AEROC EcoTerm (D400), толщиной t=400 мм для наружных стен, t = 250 для внутренних стен. В наружных стен устроить вкладыш из утеплителя Пеноплексом Фундамент (t = 50 мм.). Замонолитить бетоном БСТ В15 F100 П3 W4 ГОСТ 26633-2012.
Перекрытия:
1-ый этаж – плиты железобетонные многопустотные по ГОСТ 9561-91, перекрытие террасы – деревянные балки 150*50 мм, перекрытие топочной - деревянные балки 200*50 мм. Опирание на продольные несущие стены, через выравнивающий слой цементно – песчаного раствора М100. Торцы перекрытий в зоне опирания утепляются Пеноплексом Фундамент (t = 50 мм.). Для предотвращения продуваемости торец перекрытия закрывается воздухозащитным материалом (полимерной пленкой). Железобетонные плиты перекрытий анкеруются, при этом один конец скобы А-1 вставляется в отверстие в ростверке, а второй закрепляется на монтажной петле плиты. Для образования жесткого диска перекрытий так же выполнить анкеровку смежных плит между собой металлическими скобами А-2, по серии 2.240-1 «Узлы сборных железобетонных перекрытий». Анкера выполняются из нержавеющей стали и дополнительно защищают слоем цементно-песчаного раствора по поверхности перекрытия
2-ой этаж – деревянные балки 200*100, 200*50 мм. Опирание на продольные несущие стены. Балки деревянных перекрытий опирают на монолитный пояс МП-1. Концы балок в опорном узле обертывают гидроизолам, оставляя торцы балок свободными для предотвращения впитывания древесиной влаги из стен и свободного удаления влаги, содержащейся в самих балках.
Крыша и Кровля:
Крыша – односкатная, уклон 11 гр., по деревянным наслонным стропилам, опирающиеся на мауэрлаты 200*150 мм, 270*150 мм (на продольных стенах), и балки слеги 270*150 мм.
Кровельное покрытие – гибкая черепица Руфлекс. Для вентиляции подкровельного пространства предусмотрен конструктивный зазор толщиной 50 мм. Толщина утепления кровли = 250 мм.
