Рабочий проект.
Одноэтажный коттедж эконом класса для повторного применения.
Разделы -АР, -АС, -ОВ, -ВК, -ЭМ, -ГСВ, -СМ.

Размер архива: 40.72 Mb
Чертежи в формате PDF, текстовая часть в формате Microsoft Office Word

Состав проектно-сметной документации:
-АР Архитектурные Решения (в том числе -ПЗ Пояснительная записка)
-АС Архитектурно-Строительная часть (2 варианта)
-ОВ Отопление и вентиляция
-ВК Водоснабжение и Водоотведение
-ЭМ Электроснабжение (внутренние сети)
-ГСВ Газоснабжение (внутренние сети)
-СМ Сметы (2 варианта)

Технико-экономические показатели:
Этажность - 1 этаж
Общая площадь — 66,31 м2
Жилая площадь — 41,42 м2
Площадь застройки — 88,87 м2
Строительный объем — 515,02 м3, в т.ч. чердака — 224,20 м3
Размеры в плане по наружным стенам - 9,66 х 9,20 м.
Авторы проекта: Проектный институт “Владкоммунпроект”

Архитектурно-конструктивные решения:
Фундаменты — Проект реализован в двух вариантах конструкций фундамента: низко-заглубленная монолитная плита или свайный буронабивной с ростверком.
Наружные стены — газобетонные блоки 300 мм с утеплением Пенополистеролом ПСБ-с-25-40 мм, стены оштукатурены и окрашены в тон облицовки.
Перегородки - газобетонные блоки 100 мм, в сан.узле кирпич 120 мм
Перекрытия — сборное из ж/б плит;
Кровля — Двухскатная. Стропила 50х180 с шагом 1200 мм с покрытием из Профилированного листа НС44-1000-0,7 по обрешётке из досок 50х100 с шагом 300 мм

Архитектурно-планировочные решения:
Одноэтажный коттедж эконом класса для повторного применения предназначен для проживания одной семьи.

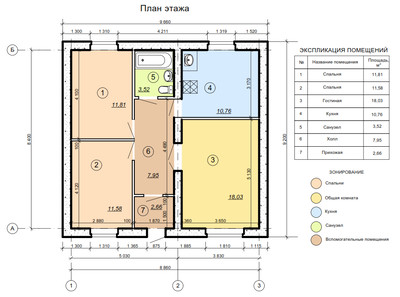

Проектируемый жилой дом в плане прямоугольной формы, с размерами по наружным граням стен 9,66 Х 9,20 м, высота помещений от пола до потолка 2,5 м. Отметка пола первого этажа 0,000 м. Крыша - двухскатная чердачная. Отметка конька 7,460 м.
Здание имеет прямоугольную форму в плане, что значительно облегчает планировку. Включает в себя две спальни, гостиную, кухню, санузел и холл. Благодаря системе перегородок можно объединить гостиную и кухню, создав таким образом столовую.

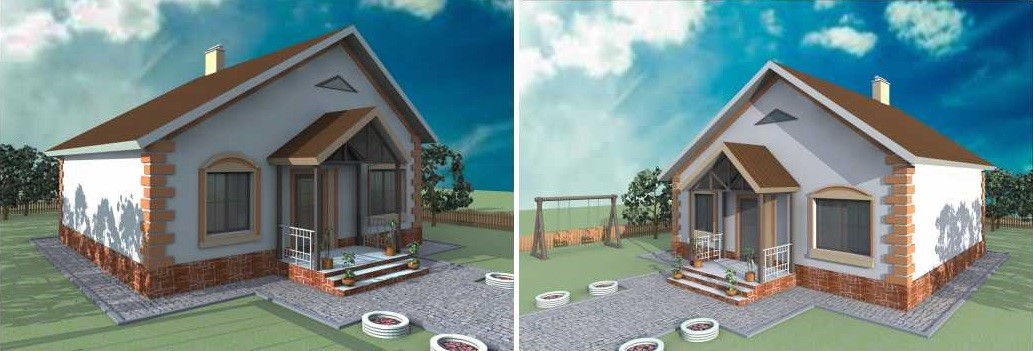

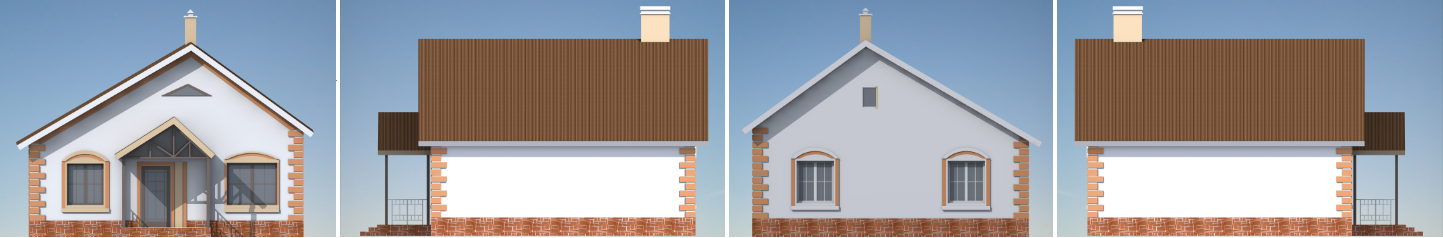

Акцент здания сделан на главном фасаде. Смещенный в правую сторону конек крыши создает ощущение несимметричного здания, что выделяет здание из типовой застройки. Крыльцо на главном фасаде создает ощущение дополнительной глубины. Конек козырька так же смещен в правую сторону. На стойки крыльца опираются две фермы, которые выполняют не только конструктивную, но и декоративную роль. Слуховое окно представляет собой треугольник, верхняя точка которого смещена вправо.
В качестве декоративных элементов на фасадах использованы накладки на окна и дверь («наличники»).
Цветовое решение составлено на контрасте нескольких цветов. Цоколь окрашен в отдельный цвет, чтобы создать градацию на фасадах. Все элементы выдержаны в едином стиле.
