Рабочий проект.
Коттедж для отдыхающих. Реконструкция базы отдыха "Малиновка".
Раздел -АС.

Размер архива: 7.9 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации (25 листов):
 - АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 2
Общая площадь дома, м2 - 268,2
Жилая площадь дома, м2 - 80,0
Площадь застройки, м2 - 223,0
Размеры в осях, м - 11,4 х 14,5
Гараж - есть, на 2 автомобиля

Архитектурно - конструктивные решения:
Фундамент - Ленточный ж/б
Наружные стены - Кирпичные, толщиной 510 мм, колодцевая кладка, утепленные минераловатной плитой "ROCKWOOL Фасад Батс" толщиной 100 мм
Внутренние стены - Кирпичные - 380 мм.
Перегородки и вентканалы - кирпичные 120 мм.
Перекрытия - Ж/Б плиты 220 мм.
Покрытие кровли - Гибкая черепица "TEGOLA"

Архитектурно-планировочные решения:

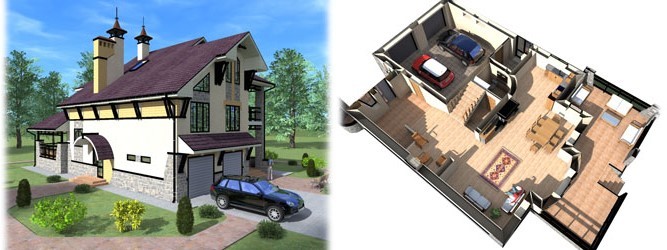

  Очень красивый  и изысканный кирпичный дом с пяти уровневой планировкой. На 1-м уровне (отметка -1.15 м) расположены: гараж на 2 машины, топочная, санузел и прихожая. Из прихожей поднимаемся на 2-й уровень (отметка 0.00 м) на котором расположены: холл, большая кухня-столовая-гостиная с камином и большая терраса. Из холла лестница ведет на 3-й уровень (отметка 1.65 м), где расположены: холл, 2 спальни и санузел. Далее по лестнице поднимаемся на 4-й уровень (отметка 3,3 м), где располагаются: холл, небольшая спальня с балконом и большая спальня хозяев со своим санузлом, гардеробом и декоративным балкончиком. Из холла поднимаемся на последний 5-й уровень (отметка 4,95 м), где располагается еще одна спальня. Далее лестница ведет на чердак.

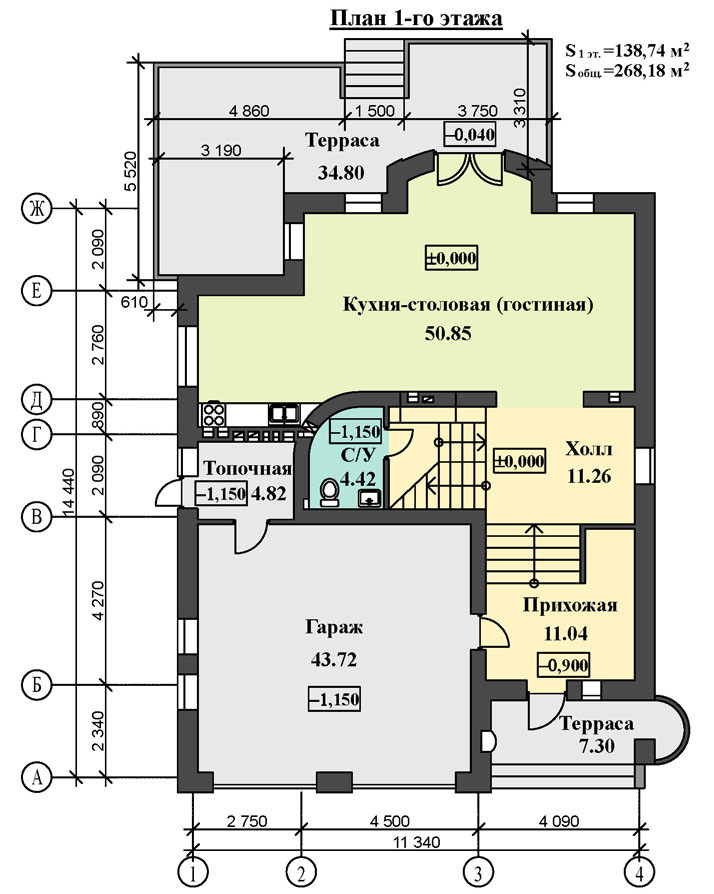

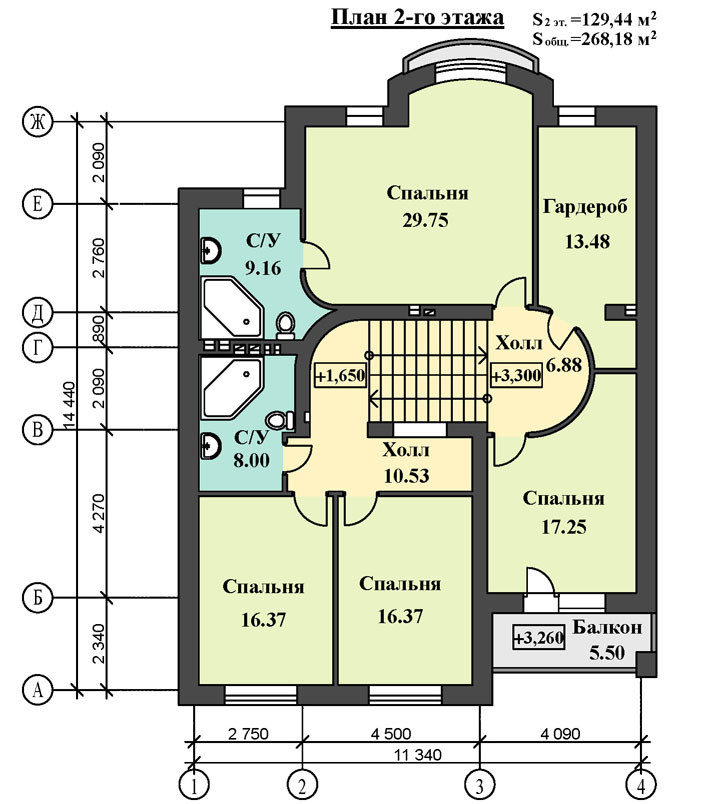

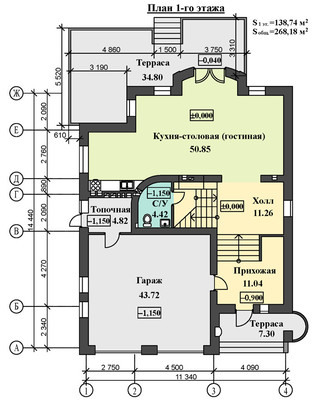

Планы этажей:

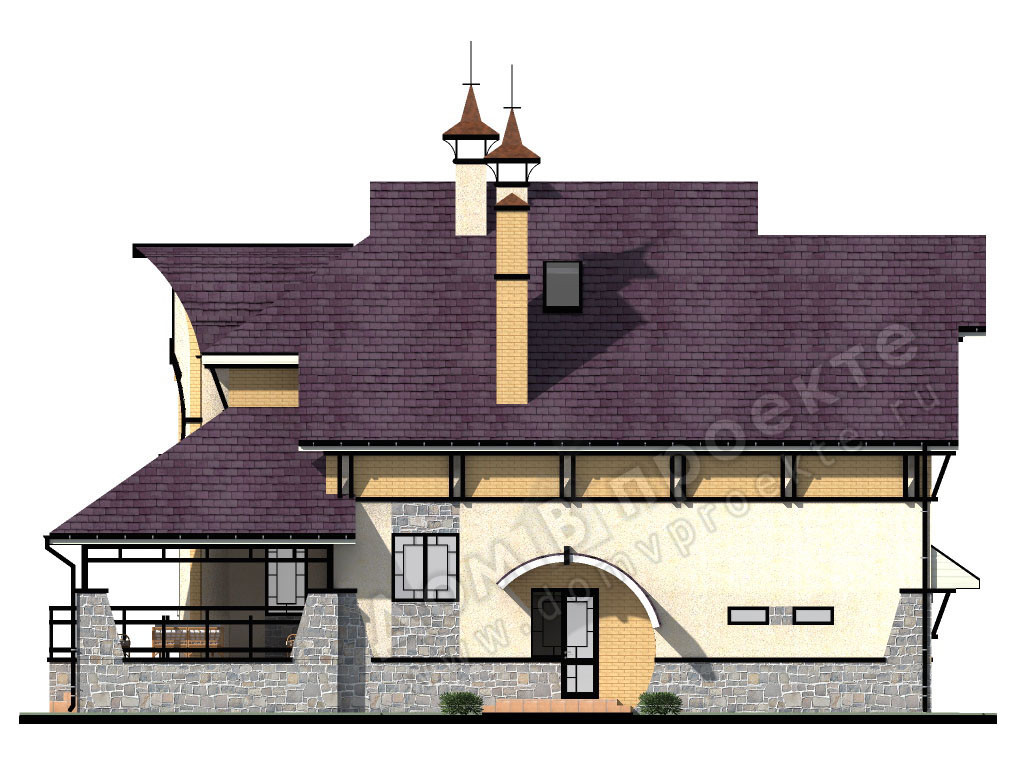

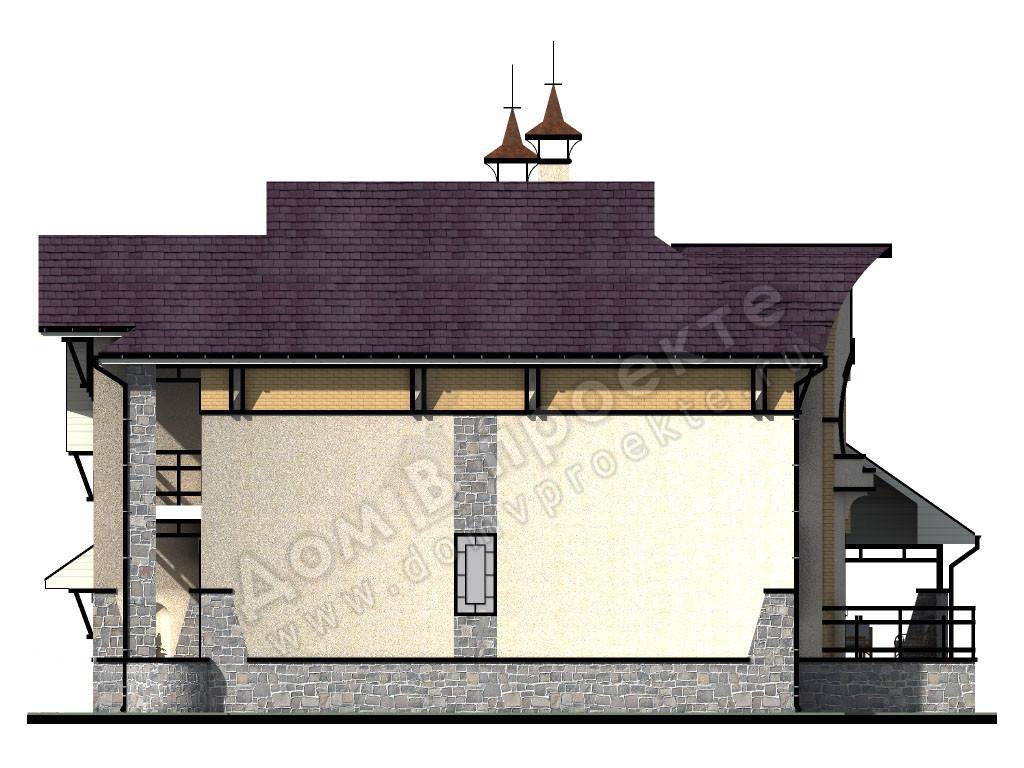

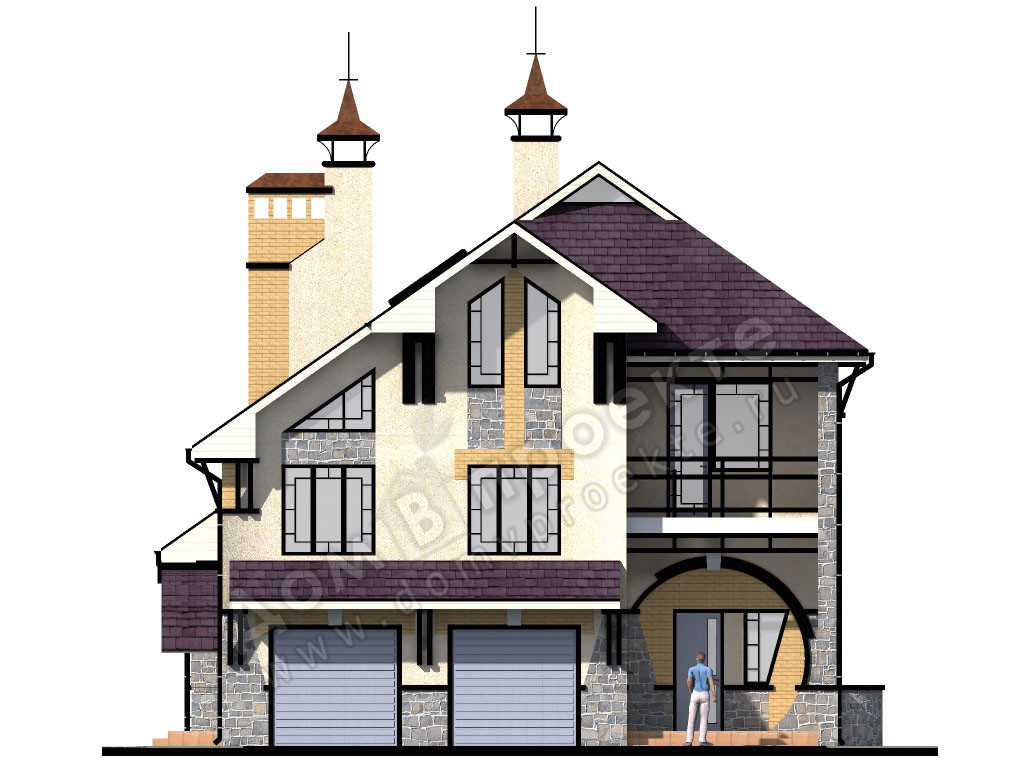

Фасады дома:

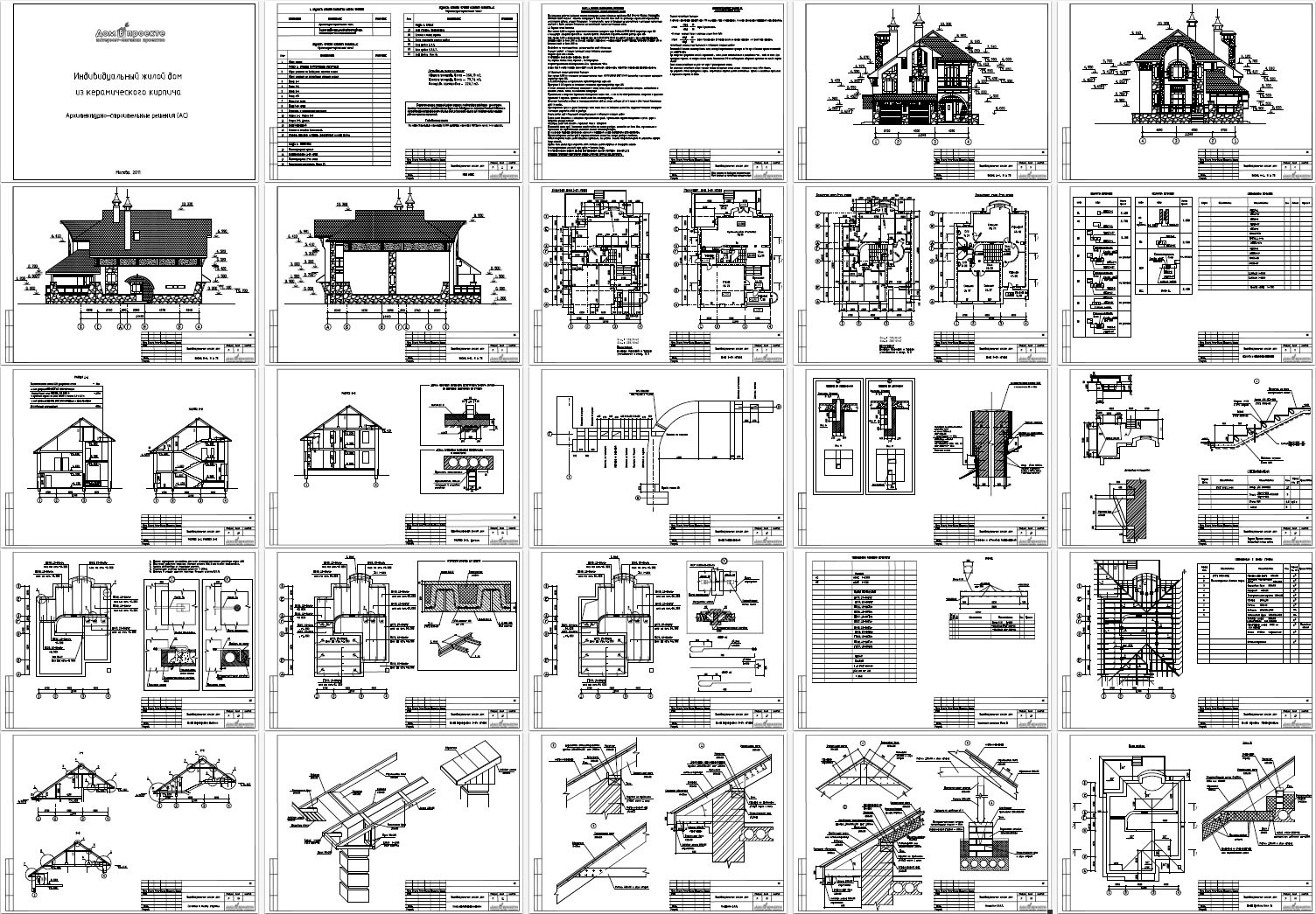

Состав проекта (скрин файла):
