Рабочий проект.
Двухэтажный 4-комнатный коттедж 4М-6 с гаражом (Проект 169).
Разделы -АС, -ОВ, -ВК, -ГСВ, -ЭО, -СС, -ПОС.

Размер архива: 27.57 Mb
Чертежи в формате: PDF (сканы листов проекта)

Состав проектно-сметной документации (79 листов):

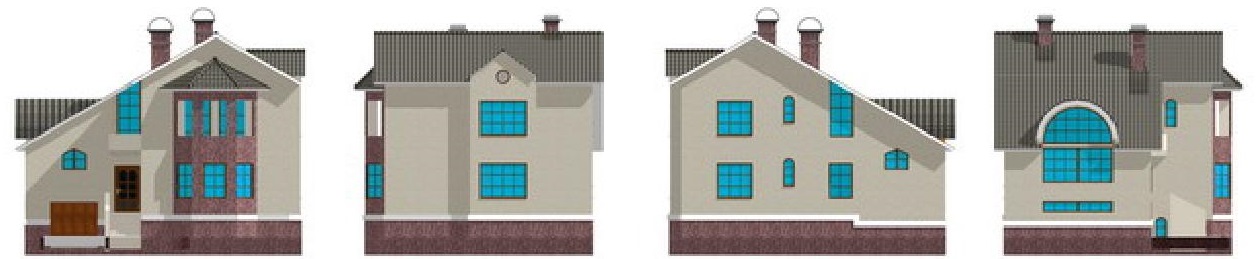

– АС  Архитектурно-строительные решения
– ОВ  Отопление и вентиляция
– ВК  Водоснабжение и канализация
– ГСВ Газоснабжение
– ЭО  Электроснабжение
– СС  Слаботочные устройства связи
– ПОС Пожарно-охранная сигнализация

Технико-экономические показатели:
Этажность, эт. - цокольный этаж + 2
Общая площадь - 168,4 м2
Площадь застройки - 120,2 м2
Строительный объем - 990,0 м3

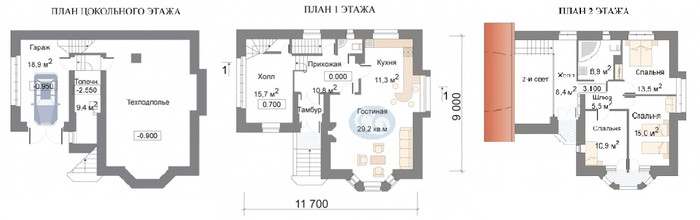

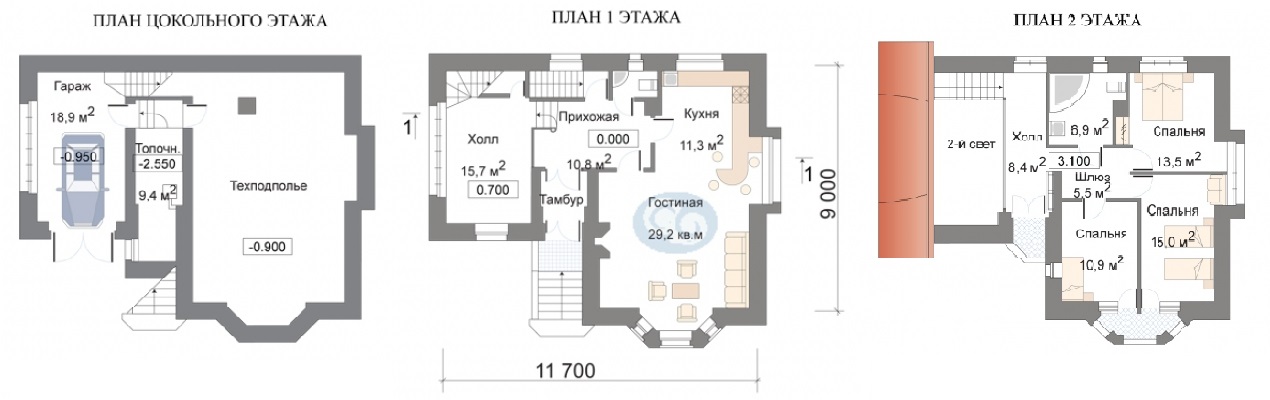

Размеры дома, в осях - 11.7х9,0 м2
Гараж - есть
Авторы: АО «ЦНИИЭПГСС», Архитекторы: Аникин В.С., Рутман И.В.

Конструктивные решения:
• Фундамент - ленточные из сборных блоков (ГОСТ 13579-78) и плит железобетонных ленточных фундаментов ГОСТ 13580-85.
• Наружные стены - кирпичные.
• Внутренние стены и перегородки - кирпичные.
• Междуэтажное перекрытия – сборные пустотные ж/б плиты толщиной 220 мм.
• Кровля и покрытие кровли - чердачная, стропильной конструкции с покрытием из металлочерепицы. Утеплитель - минеральная вата.
