Рабочий Проект.

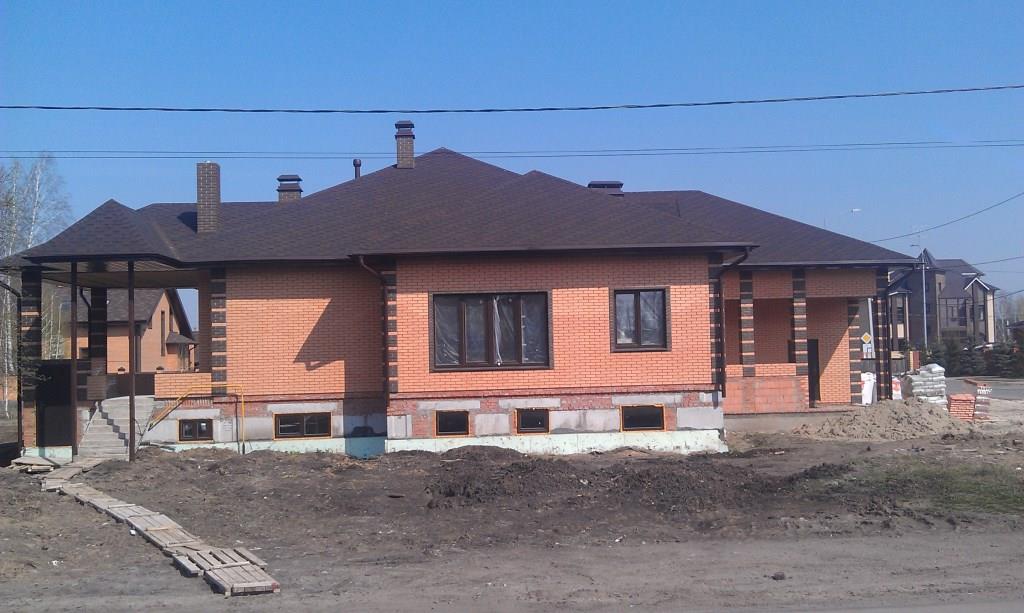

Индивидуальный жилой дом по адресу: «г.Тюмень, ул. Выборгская»
Разделы -АР, -АС.

Размер архива: 10.65 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (64 листа):
-АР Архитектурные Решения
-АС Архитектурно-Строительные решения

Технико-экономические показатели:

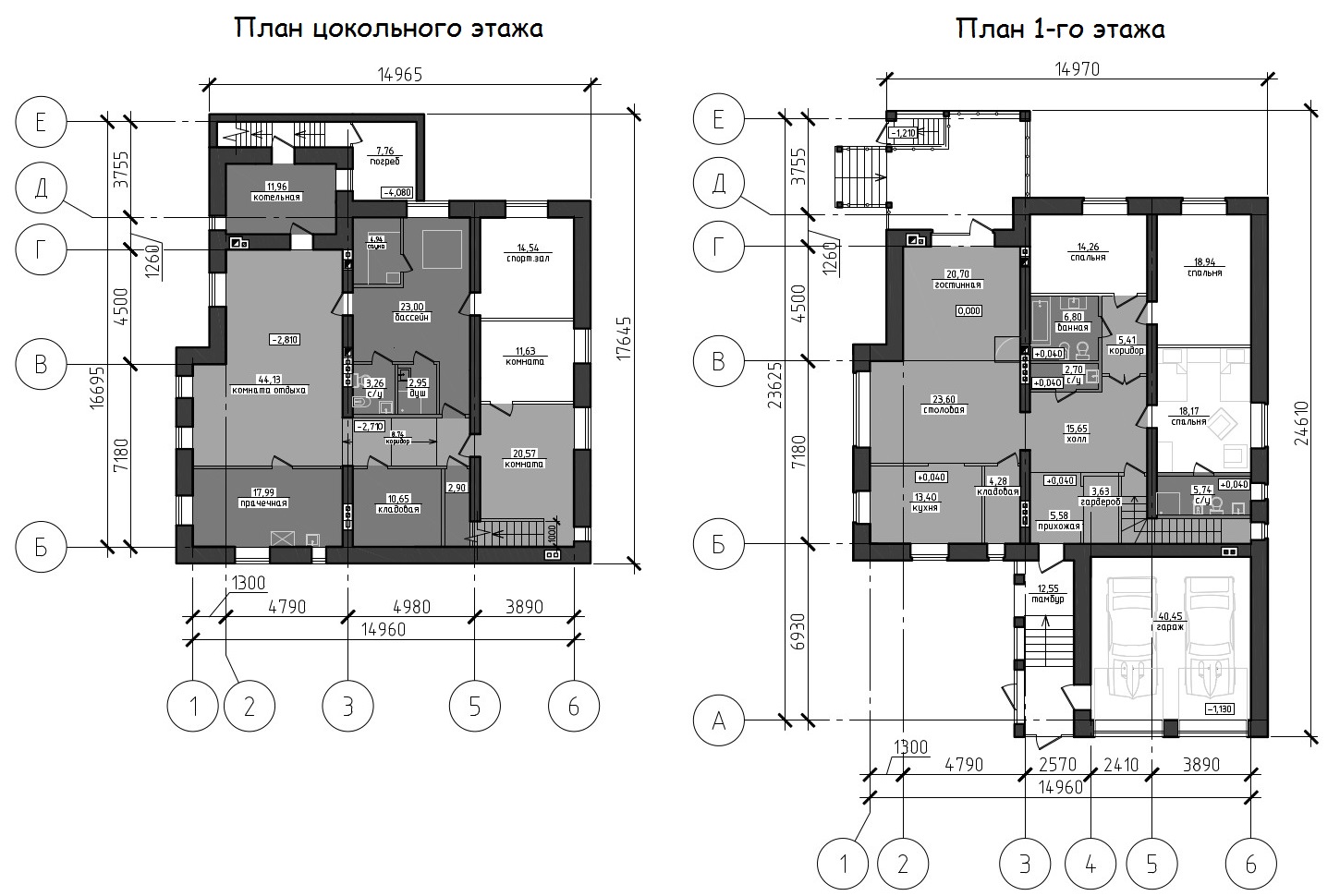

Этажность: цокольный этаж + 1
Общая площадь – 413,8 м2
Жилая площадь – 195,3 м2
Площадь застройки – 321,51 м2
Строительный объем – 2378 м3

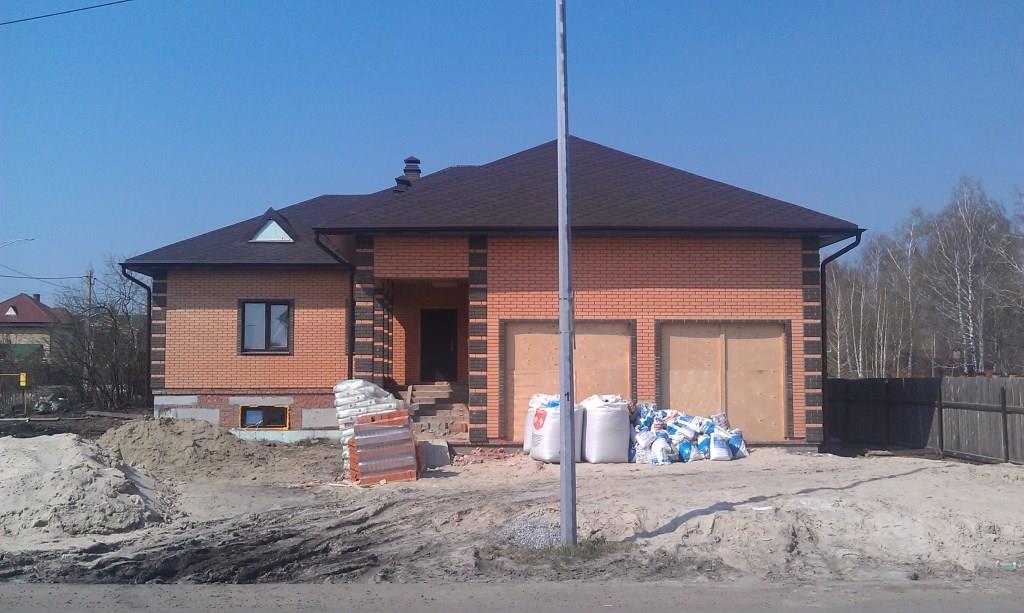

Гараж - есть, на 2 автомобиля
Авторы: ООО «Ферайдо»

Конструктивные решения:
Фундамент - монолитная ж/б плита, стены цокольного этажа из блоков ФБС.
Конструкция наружных стен - из керамических блоков, облицованных керамическим кирпичом. Общая толщина наружной стены 655 мм.
Перекрытия — сборные железобетонные плиты.
Кровля - вальмовая, сложной конфигурации.
Конструкция кровли — стропильная, деревянная, не утепленная.
Покрытие кровли – гибкая черепица.
