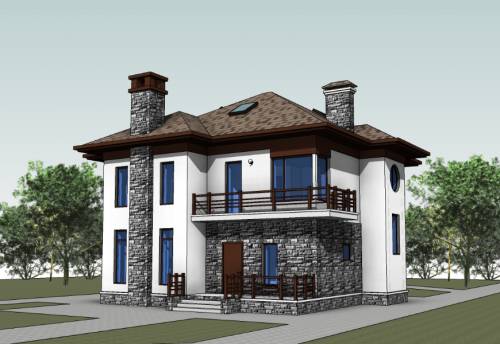

Рабочий Проект. Жилой дом из пенобетона в г.Сочи
Раздел -АР.

Размер архива: 17.75 Mb
Чертежи в формате:
Вариант-1: в AutoCAD (DWG)
Вариант-2: в PDF

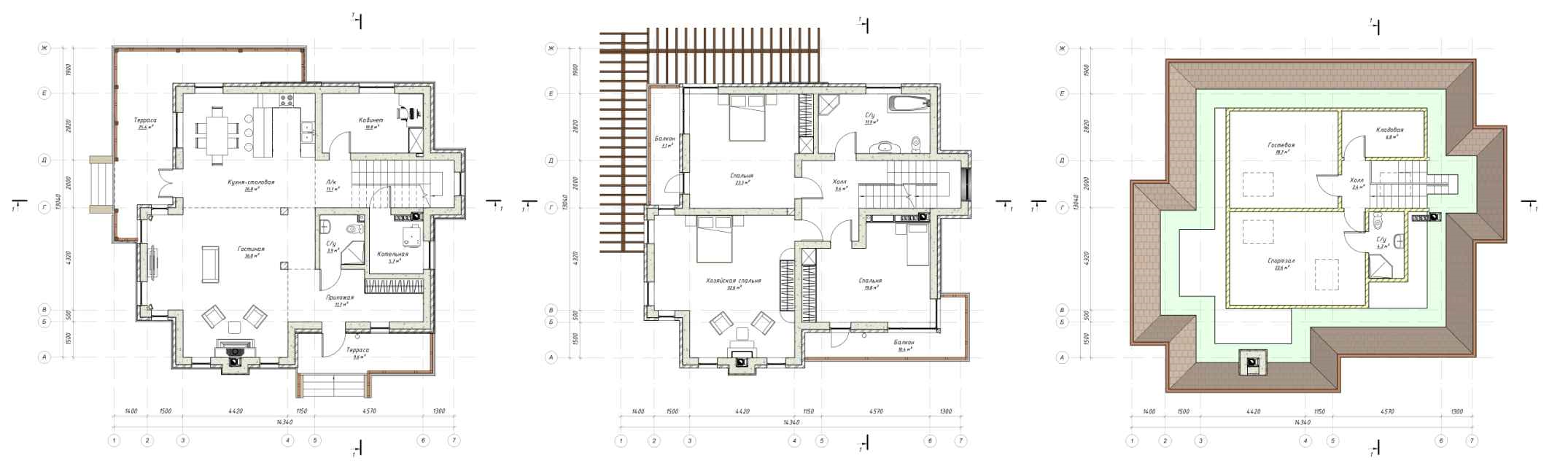

Состав проектно-сметной документации (31 лист):
-АР Архитектурные решения

Технико-экономические показатели здания:
Этажность, эт. - 2 + мансарда
Общая площадь дома - 303,8 м²
Жилая площадь дома - 191,5 м²
Площадь застройки - 176,7 м²
Высота здания в коньке - 11,3 м

Архитектурно - конструктивные решения:
Фундамент - монолитная железобетонная плита.
Наружные стены - 430 мм - 300 мм кладка из пенобетонных блоков с облицовкой облицовочным кирпичём (120+10 мм)
Внутренние несущие стены - 300 мм кладка из пенобетонных блоков
Перегородки - из пенобетонных блоков
Крыша - мансардная, многоскатная с деревянной стропильной системой
Покрытие кровли - битумная черепица
Оконные блоки - пластиковые с 2-х камерными стеклопакетами
