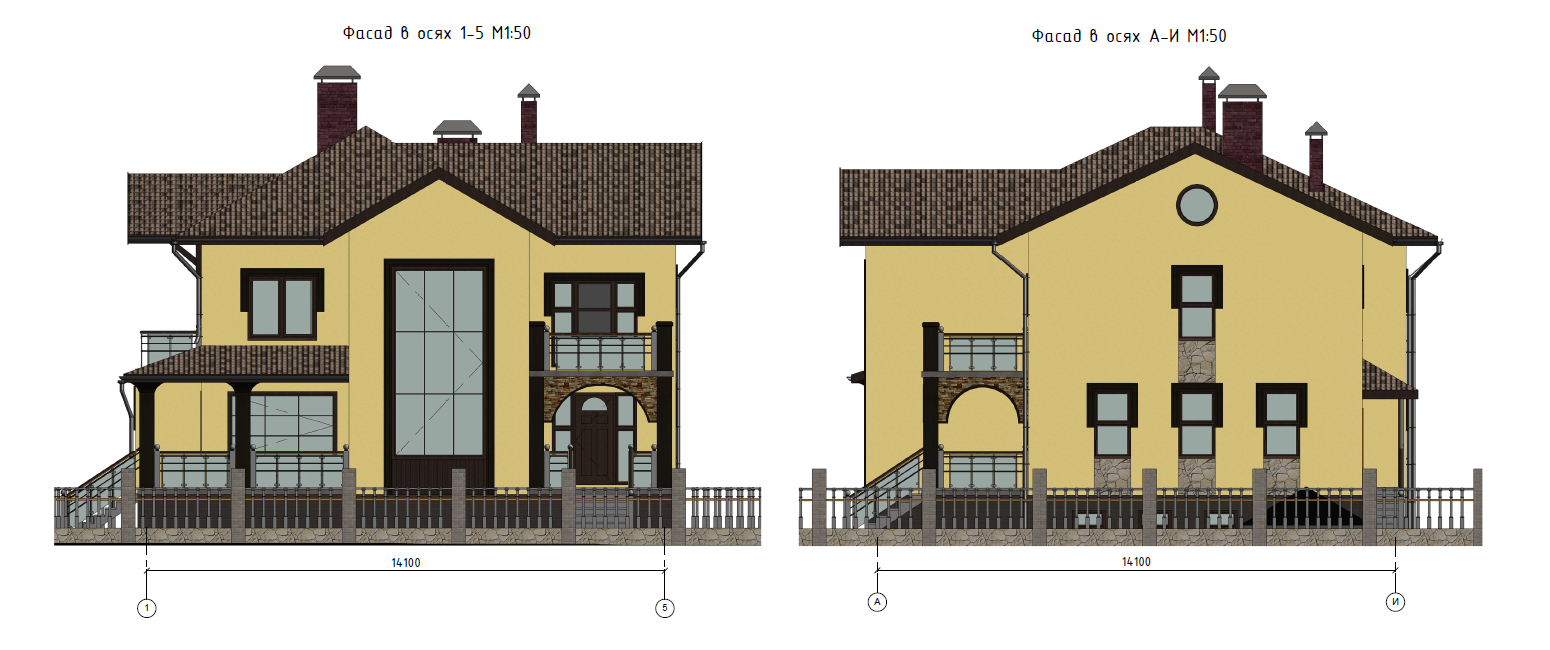

Двухэтажный жилой дом с подвалом и мансардой.

Размер архива: 25.04 Mb
Чертежи в формате PDF

Состав проектно-сметной документации (140 листов):
-АР Архитектурные решения
-ИР Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий.
-ОВ-ПЗ Отопление и вентиляция. Пояснительная записка.
-ОВ Отопление и вентиляция
-ВК-ПЗ Водоснабжение и Канализация. Пояснительная записка.
-ВК Водоснабжение и Канализация.

Технико-экономические показатели:
1. Общая площадь дома - 503,0 м²
2. Высота здания – 9,83 м.
3. Размеры здания в осях - 14,1 х 14,1 м.
4. Количество этажей – подвал + 2 + мансарда.
5. Высота этажа - 3,22 м.

Конструктивные решения:
1. Фундаменты - ленточные, выполнены из монолитного железобетона.
2. Наружние стены - наружным ограждающим материалом являются стены из керамического кирпича толщиной 380 мм с утеплителением минералловатной теплоизоляцией толщиной 100 мм. С наружной стороны стены оштукатуриваются и окрашиваются в светлый цвет.
3. Внутренние стены - имеют толщину 250 мм, выполнены из керамического кирпича.
4. Перегородки - из керамического кирпича, толщиной 120 мм.
5. Перекрытия - в качестве перекрытий в здании применяется монолитная железобетонная плита.
6. Кровля - чердачная крыша с отапливаемой мансардой, водоотвод наружный, организованный.
