Рабочий Проект.
Индивидуальный жилой дом с мансардой и цокольным этажом.
Раздел -АС.

Размер архива: 12.63 Mb
Чертежи в формате: Рисунок JPEG (.jpg)

Состав проектно-сметной документации (59 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Размеры здания по осям, м - 9,51 х 9,90
Этажность, эт. -  подвал + 1 + мансарда
Общая площадь - 282,44 м2
Жилая площадь - 132,97 м2
Авторы: "АБС-строй"

Конструктивные решения:
Фундамент - монолитная железобетонная плита, 300 мм.
Стены подвала - монолитные железобетонные 200 мм, с утеплением экструзионным пенополистиролом 100 мм, в районе цоколя 200 мм.
Наружные стены 525 мм - из керамических поризованных блоков "Porotherm 44" М100 - 440 мм. Облицовка стен - облицовочный кирпич "Safari" гладкий - 85 мм.
Стены внутренние несущие - из керамического кирпича 250 мм.
Перегородки - из керамического кирпича 120 мм.
Перекрытия - монолитные железобетонные.
Крыша - с деревянной стропильной системой, мансардная двускатная.
Покрытие кровли - Битумная черепица Shinglas (мягкая кровля).

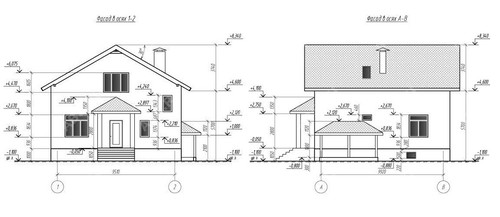

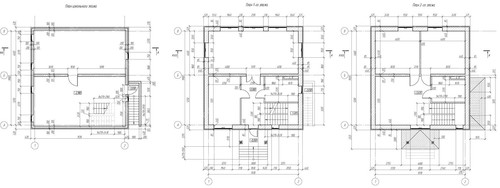

Планы этажей:
