Рабочий Проект.
Индивидуальный жилой дом с гаражом на два автомобиля.
Раздел -АР.

Размер архива: 3.18 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации (33 листа):
-АР Архитектурные решения

Технико-экономические показатели:
Этажность, эт. - 2
Площадь застройки здания - 362,58 м²
Общая площадь - 405,59 м²
Жилая площадь - 180.61 м²
Гараж - на два автомобиля

Объемно-планировочное решение:
Двухэтажный жилой дом размерами в плане 20,10 х 20,40м ( размеры даны в осях ) рассчитан на заселение одной семьи. Высота 1-го этажа - 3,30 м; 2-го этажа - 3,30 м. Инженерное оборудование здания предусматривает: электроснабжение - от наружных сетей; водоснабжение - от наружных сетей; канализация - в наружные сети; отопление - газовый котел; горячее водоснабжение - емкостной водонагреватель; телефонизация и радиофикация - от наружных сетей.

Конструктивные решения:
Фундамент - ленточный сборный из ж/б элементов. Низ фундамента ниже глубины промерзания грунта. Подошва фундаментов из монолитного железобетона (бетон Кл  В-25), ширина подошвы под наружные и внутренние стены - по расчету; высота подошвы - 300 мм.
Стены фундамента, ниже планировочной отметки земли - из бетонных блоков ГОСТ13579-78.
Гидроизоляция вертикальная - обмазочная, битумной мастикой за два раза.
Гидроизоляция горизонтальная - из двух слоев рулонного гидроизоляционного материала, "на сухо" - выше отмостки не менее 150 мм.
Продухи -  равномерно расположенные по периметру наружных стен.
Цоколь - кладка из кирпича К-О 100/25/ГОСТ 530-95 на цементно-песчаном растворе до отметки низа перекрытия.
Стены несущие наружные - трехслойные: Несущая часть из кирпича марки М100 толщиной 380мм ГОСТ 530-95. Стены утепляются базальтовыми минераловатными плитами ТУ 5762-004-45757203-99 толщиной 100 мм. Наружная часть из кирпича марки М100 толщиной 120 мм ГОСТ 530-95, по которому выполняется штукатурка с последующей ее облицовкой.
Стены внутренние несущие (выше отметки ±0,000) - из кирпича керамического толщиной 380 мм ГОСТ 530-95.
Внутр. перегородки - из кирпича марки М100 толщиной 120 мм ГОСТ 530-95.
Перекрытие цоколя - сборное ж/б из пустотных плит перекрытия с домоноличиванием некратных участков  бетоном Кл В-25. Отметка низа перекрытия определяется проектом.
Перекрытие первого этажа - из монолитного железобетона.
Перекрытие второго этажа - из монолитного железобетона. Теплоизоляция - из минераловатных базальтовых плит толщиной 150 мм.
Конструкция крыши - стропильная деревянная из древесины хвойных пород, подвергнутой огне-био-защите. Соединение элементов выполняется на гвоздевых пластинах, гвоздях, болтах и  с применением накладок и оцинкованного металла.
Кровля - Керамическая черепица, производство - "TONDACH", название коллекции - "Сулм", цвет - светло-синий ангоб.
Дымоходы - материал кирпич керамический ГОСТ 530-95.
Сливные желоба, водосточные трубы - металлические, оцинкованные, с полимерным покрытием, произв. - "АКВАСИСТЕМ", высота до отмостки h-100 мм.
Крыльцо, терассы, наружные лестницы - из монолитного бетона КЛ В-25, вертикальные плоскости выше планировочной отметки земли  из кирпича рядового М100, F25.

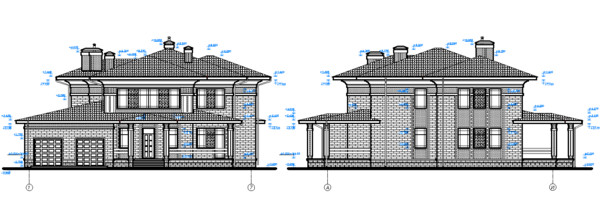

Отделка фасада здания:
Подшивка свесов: Сайдинг виниловый, 30% планок с перфорацией, цвет - белый.
Облицовка стен: Декоративная облицовочная плитка под природный камень, произв. "BETOLIT", назв. "Венский", цвет - 2500*. Затирка произв. "BETOLIT", цвет N 4.
Декоративная штукатурка произв. "CAPAROL", назв. "Capatect-Fassadenputz K15", цвет - Nutria 18
Дымоходы: Декоративная штукатурка произв. "CAPAROL", назв. "Capatect-Fassadenputz K15", цвет - Hutria 18.
Цоколь:  Натуральный камень (100х300х20) произв. "ТОРГОВОЕ ПАРТНЕРСТВО" назв. "Доломит" поверхность: дикий камень. Затирка: назв. "Ultracolor", цвет - 111 светло-серый.
Декоративные детали, колонны: фасадная краска произв. "CAPAROL", назв. - "Muresko-Premium", цвет - белый.
Окна: деревянный профиль, двухкамерный стеклопакет, раскладка - 8 мм, белая; материал - сосна, покрытие ZOWOSAN белый.
Терраса, крыльцо: керамический гранит произв. "CERDOMUS", назв. - "Pietra D`Assisi", цвет - "Grigio", ступени "GRADONE". Затирка произв. "MAPEI", назв. "Ultracolor", цвет - 111 серый.
Гаражные ворота: Секционные, утепленные, с электроприводом и дистанционным управлением, рисунок панели - квадраты, цвет - белый.
