Рабочий проект. Одноквартирный мансардный жилой дом из газосиликатных блоков.
Раздел -АР

Размер архива: 1.12 Mb
Чертежи в формате AutoCAD (DWG)

Состав проектно-сметной документации:
-АР Архитектурные решения

Технико-экономические показатели:
Этажность, эт. - 1 + мансарда
Площадь жилая - 97,02 м²
Площадь квартиры - 205,58 м²
Площадь квартиры общая - 229,23 м²
Площадь застройки - 136,11 м²
Строительный объем - 918,16 м³

Объемно-планировочное решение:
Жилой дом состоит из одной  квартиры. Здание одноэтажное со скатной стропильной мансардной крышей, компактное в плане. Здание из газосиликатных блоков. Предусмотрено деление квартиры на жилую и хозяйственную зоны. Вход на мансарду осуществляется через деревянную лестницу, расположенную в веранде. Предусмотрены санитарно-технические помещения (совмещенный санузел на мансарде, туалет на 1-ом этаже).Бытовые сточные воды от санитарно-технических приборов отводятся в герметичный местный выгреб.

Конструктивные решения:
Фундаменты – ленточные бутобетонные.
Отмостка - из бетона с10/12.5 (В12.5) F100 по слою. ПГС по периметру здания шириной 750 мм с уклоном 0.05 толщиной 150 мм
Наружные стены дома, толщиной 400 мм - из газосиликатных блоков марки 249х400х625-2.5-500-35-2 по СТБ 1117-98 на растворной сухой смеси РСС-118
Наружные стены дома, толщиной 300 мм - из газосиликатных блоков марки 249х300х625-2.5-500-35-2 по СТБ 1117-98 на растворной сухой смеси РСС-118
Перегородки санузла,  толщиной 120 мм – из кирпича керамического КРО 100/15 СТБ 1160-99 на цементно-песчаном растворе М50.
Перегородки мансарды, толщиной 150 мм - из деревянного бруса 150х150
Перемычки - сборные железобетонные по серии Б.1.038.1-1 вып.5
Перекрытие 1-го этажа – по деревянным балкам, подвала- ж/б пустотные плиты.
Утеплитель чердачного перекрытия и мансарды – прошивные минераловатные плиты М125, толщиной 190 мм по ГОСТ 21880-94
Полы – деревянные, в санузле– из керамической плитки.
Кровля – из металлочерепицы
Столярные изделия: окна – по СТБ 939-93, двери – по СТБ1138-98

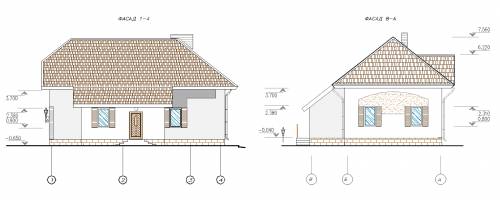

Наружняя отделка:
- Отделка фасадов в соответствии с ведомостью наружной отделки..
