Рабочий проект.
Двухэтажный жилой дом, общей площадью 112,2 м2.
Раздел -АС.

Размер архива: 2.91 Mb
Чертежи в формате AutoCAD (DWG)

Состав проектно-сметной документации (29 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность — 2 этажа
Общая площадь — 112,2 м2
Жилая площадь — 68,5 м2
Площадь застройки — 72,0 м2
Строительный объем — 595,8 м3

Архитектурно-конструктивные решения:
Фундаменты - ленточные, сборные из блоков ФБС.
Наружние несущие стены - из мелкоштучного блока 400х400х200 мм с установкой утеплителя и облицовкой из красного облицовочного кирпича М75.
Перегородки - из обыкновенного кирпича М75, на растворе М50.
Перекрытия - монолитный ж/б, толщиной 200 мм.
Крыша - двухскатная, с деревянной стропильной системой, покрытие из профлиста либо металлочерепицы.

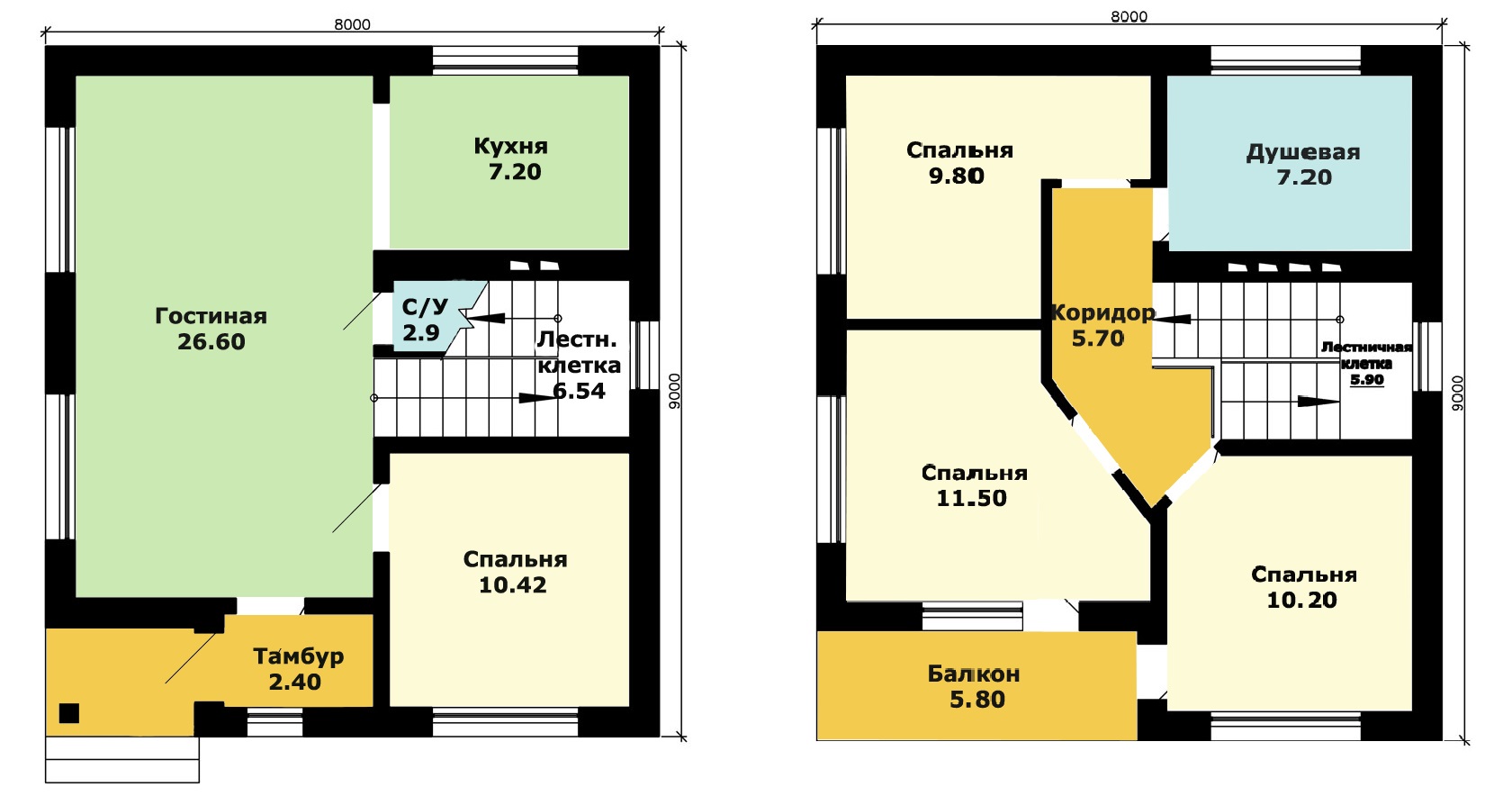

Планы этажей:

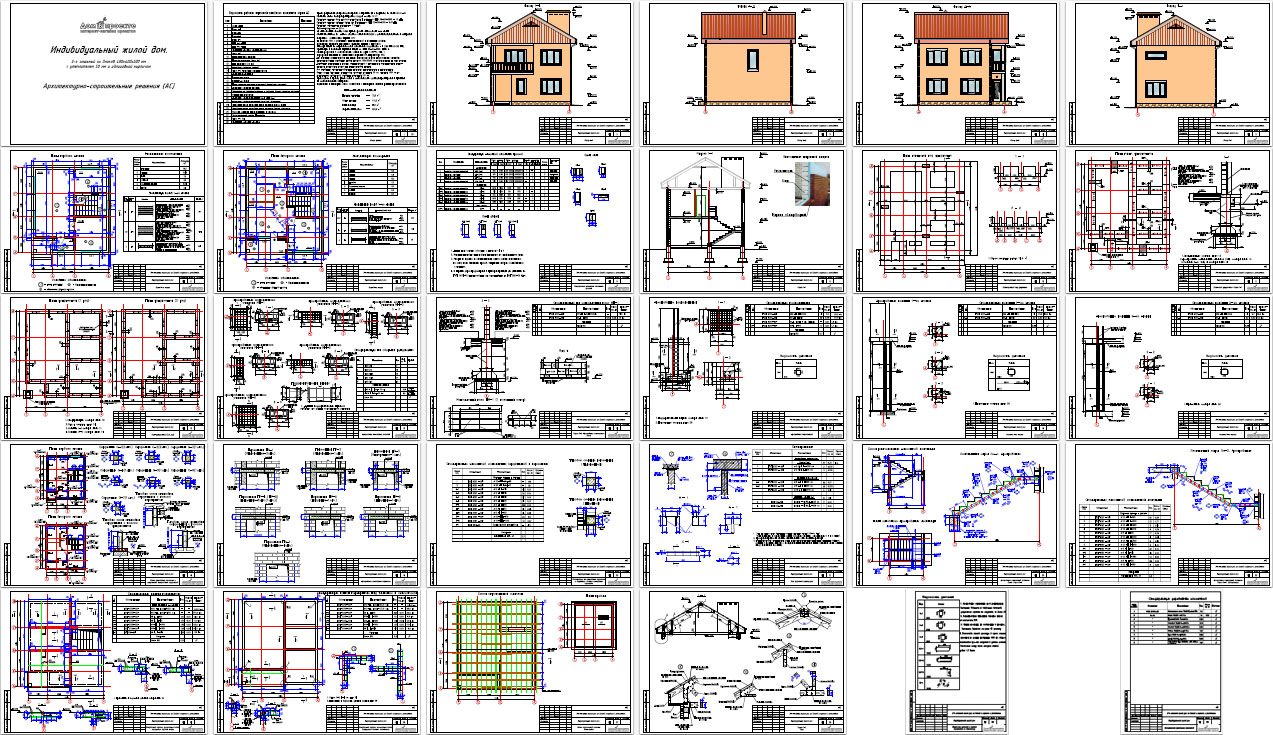

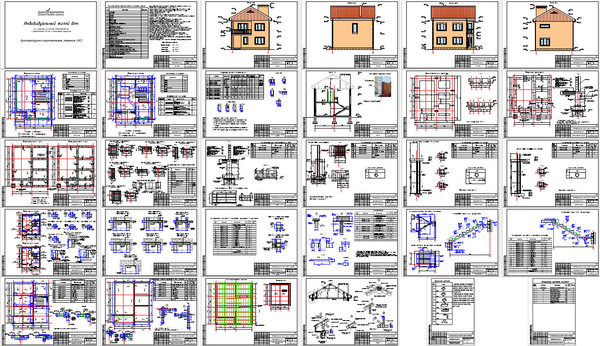

Все листы альбома АС:
