Рабочий Проект.
Одноквартирный четырёхкомнатный жилой дом.
Раздел -АС.

Размер архива: 14.88 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации:
-АС Архитектурно-строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Общая площадь - 146,31 м2

Конструктивные решения:
1. Подошва фундамента расположена ниже глубины промерзания на 1.2 м. Фундаменты - монолитные бетонные из бетона класса С16/20.  Под фундаментами устроена подушка из щебня, втрамбованного в грунт основания толщиной 100мм. Горизонтальную гидроизоляцию устроить на отм. -0,050. Отмостку вокруг дома выполнить шириной 1,0м. из тротуарной плитки 1Ф 20.10.6-М (F250) по СТБ 1071-97 по уплотненному основанию;
2. Наружные стены выкладываются - из блоков толщиной 300мм, с последующим утеплением  плитами минераловатными толщиной 60мм (легкая штукатурная система)
3. Внутренние стены – из блоков 200, 300мм . Кладка дымовых и вентиляционных каналов выполняется только из отборного полнотелого керамического кирпича с одновременной затиркой поверхности каналов.
4. Перекрытие над первым этажом – по деревянным балкам.
5. Внутренние перегородки – кирпичные на 1-этаже, каркасно-обшивные – на втором этаже.
6. Кровля стропильная с покрытием из гибких волнистых листов.
7. Отопление от двухфункционального отопительного котла на газу. Вентиляция естественная через вытяжные каналы.
8. Электроснабжение от наружных сетей.
9. Водоснабжение от шахтного колодца.
10. Канализация местная с устройством двухкамерного септика.

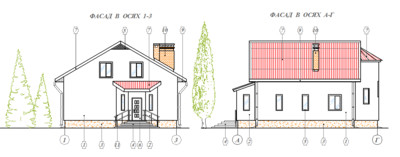

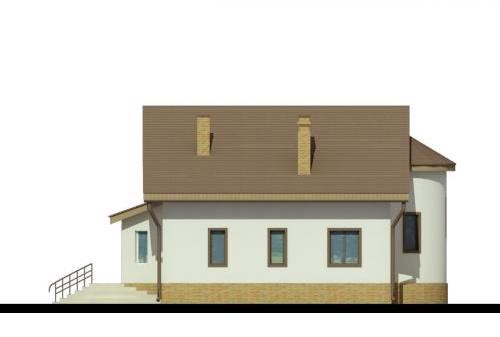

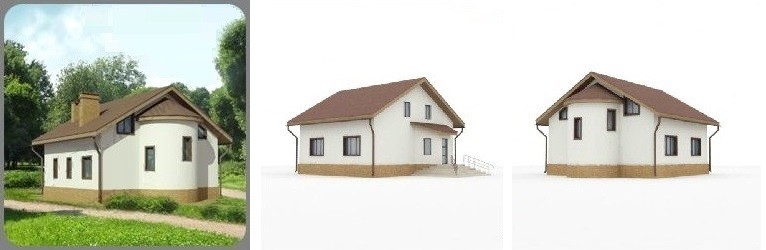

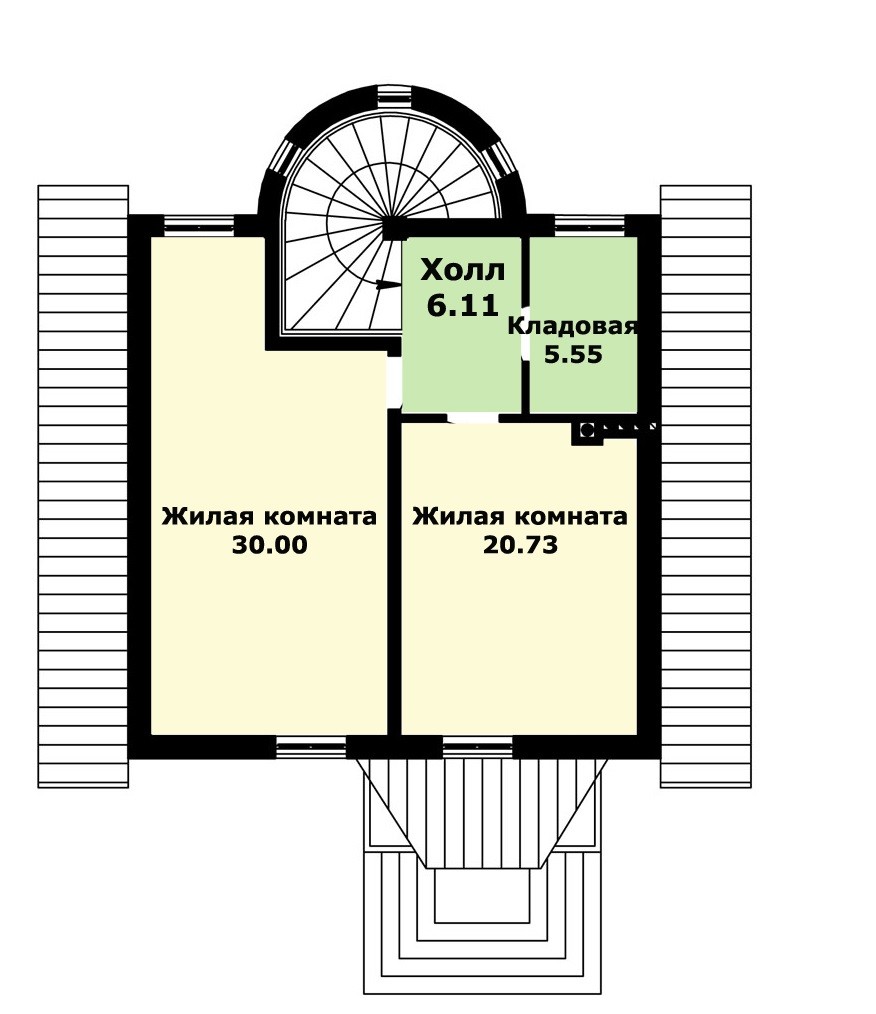

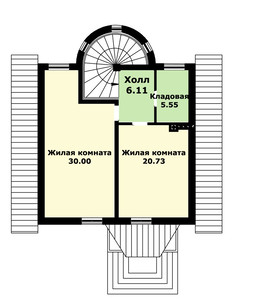

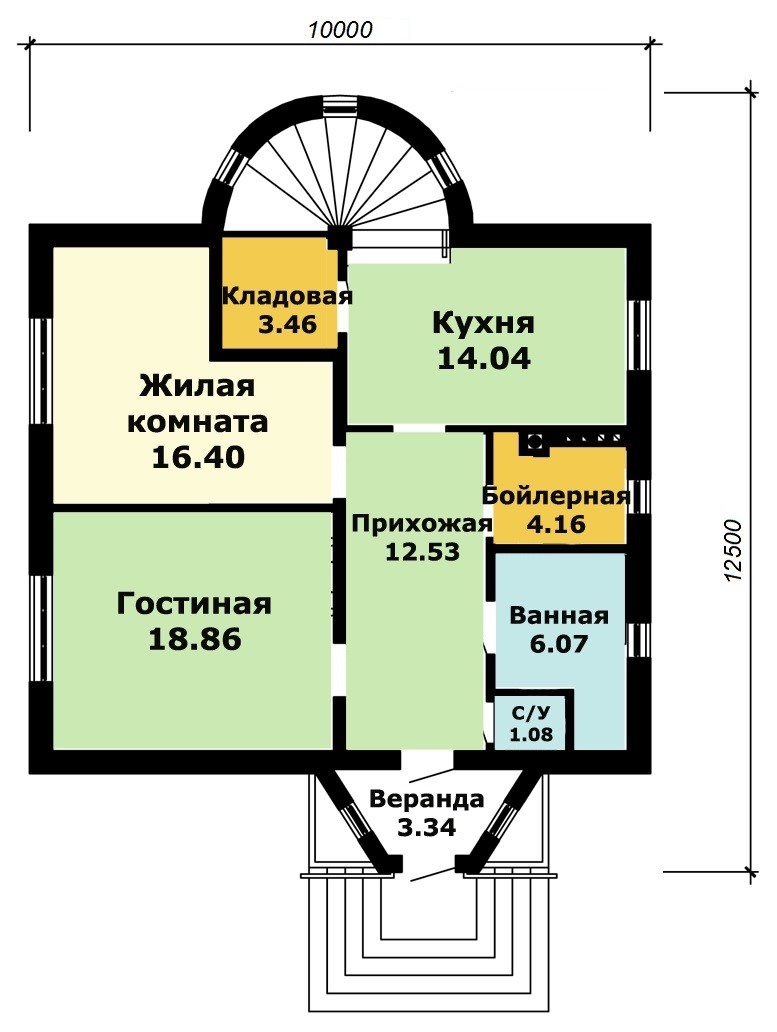

Планы этажей:
