Рабочий Проект.
Сборно-щитовой жилой дом с мансардным этажом.
Разделы -АР, -АС, -ОПЗ.

Размер архива: 118.52 Mb
Чертежи в формате: PDF (сканы листов проекта)

Состав проектно-сметной документации (105 листов):
Альбом №1 -ОПЗ Общая пояснительная записка с подробной инструкцией сборки щитового дома
Альбом №2 -АР Архитектурная часть
Альбом №3 -АС Строительная часть

Технико-экономические показатели здания:
Этажность, эт. - 1 + мансарда
Общая площадь помещений здания, включая гараж - 201,5 м2
Площадь отапливаемых помещений - 167,8 м2

Архитектурно - конструктивные решения:
Фундамент - ленточный из монолитного ж/б
Наружные стены - выполнены из деревянного каркаса, собранного из доски, теплоизоляция из минеральной ваты.
Перегородки - каркасные
Перекрытия - по деревянным балкам.
Крыша и кровля - утеплённая, мансардная с покрытием из металлочерепицы с полимерным покрытием, по деревянной стропильной конструкции.
Связь между этажами осуществлена посредством деревянной лестницы с забежными ступенями, индивидуального изготовления.

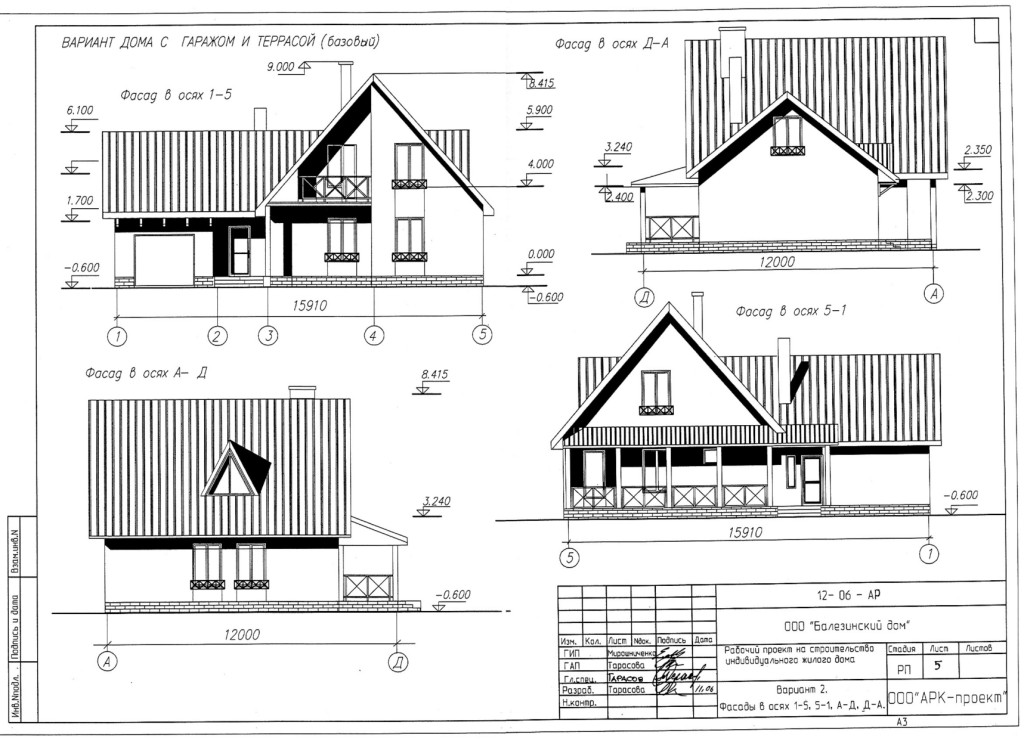

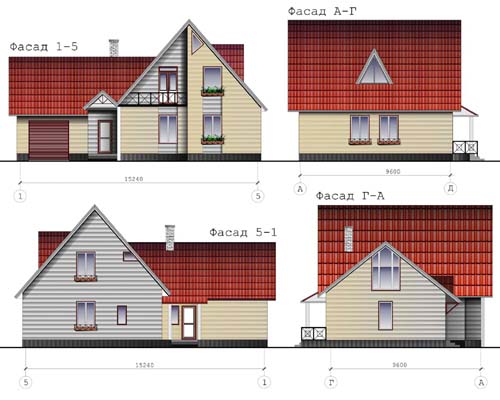

Фасады:

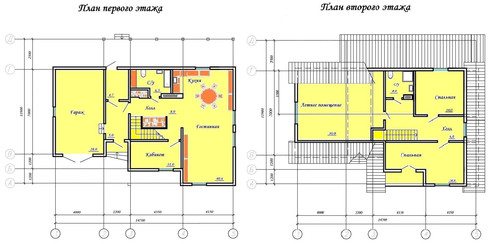

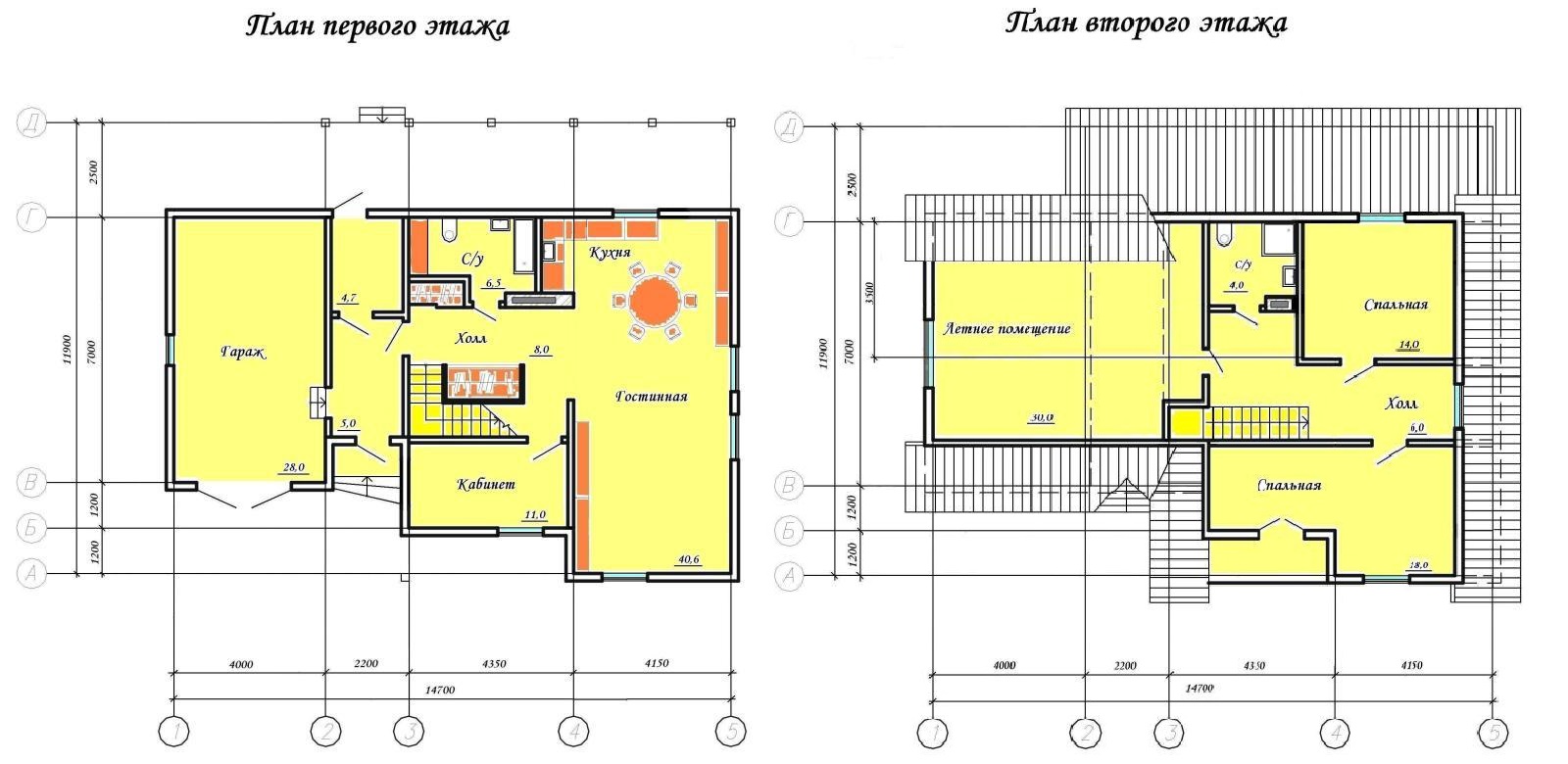

Планы этажей:
