Рабочий Проект.
Двухэтажный индивидуальный жилой дом в г.Хабаровске
Раздел -АС.

Размер архива: 9.33 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (40 листов):
 -АС Архитектурно-строительные решения

Технико-экономические показатели проекта:
Этажность, эт. - 2
Общая площадь дома - 133 м2
Жилая площадь дома - 81,3 м2
Размеры дома в плане, по осям - 9,4 х 10,65 м

Архитектурно-планировочные решения:

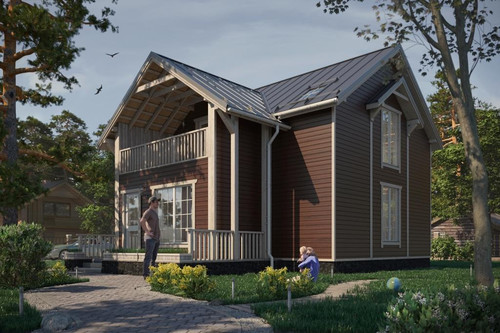

• Объект проектирования - двухэтажный каркасный жилой дом. Габариты по осям 9,4 м и 10,65 м.

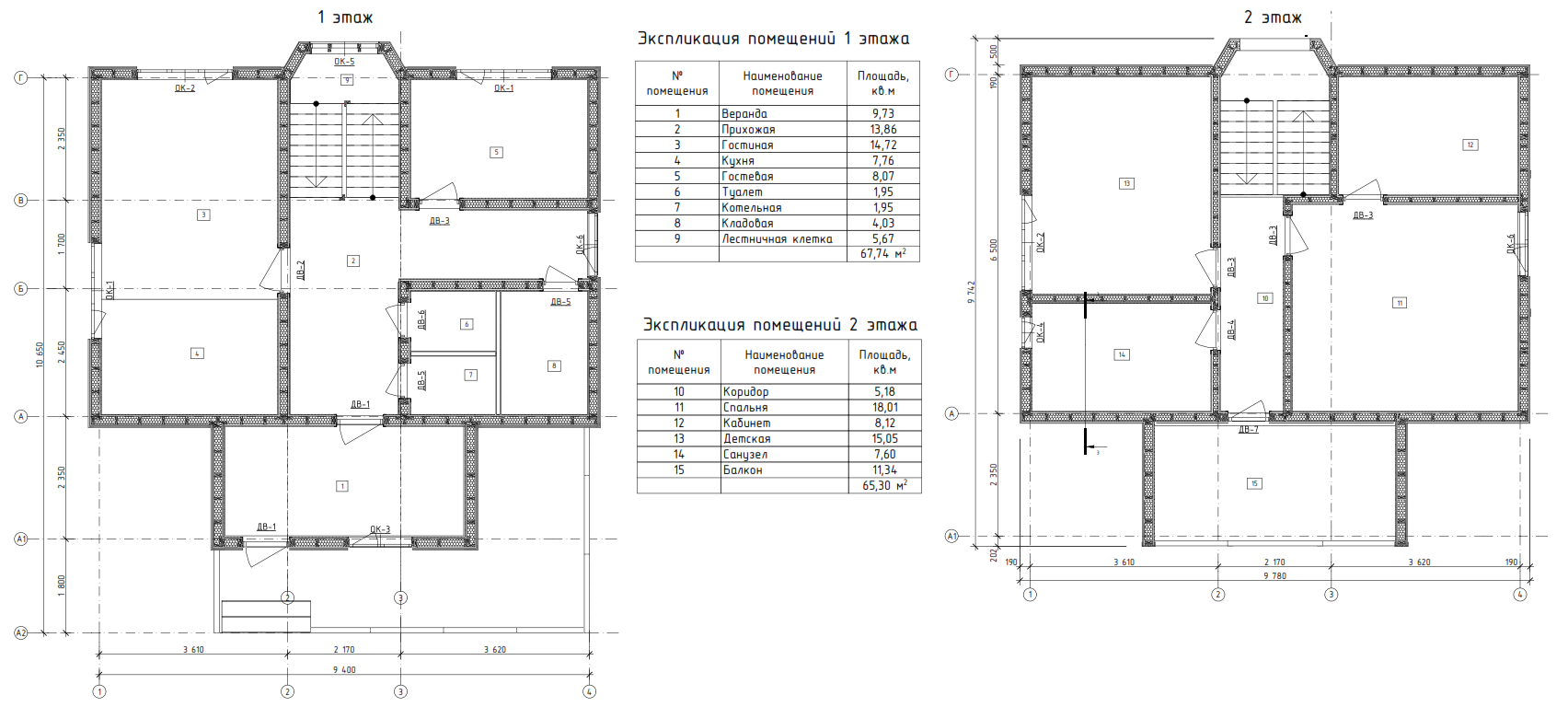

• На  первом  этаже  расположены терраса, веранда, холл, кухня с гостиной, гостевая спальня, санузел, кладовая, лестничная клетка. На втором этаже - спальня и кабинет, детская, санузел, коридор с выходом на балкон. Вход в здание осуществляется через веранду.
• Общая площадь дома составляет 133 кв.м, в том числе жилая площадь - 81,3 кв.м.
• Высота первого этажа 2,75 м. За высоту этажей принято расстояние между уровнями чистого пола;
• Наружная отделка - см. схемы фасадов.
• Внутренняя  отделка - плита  ОСП по деревянной  обрешётке. Финишная отделка в состав проекта не входит и выполняется в соответствии с дизайн-проектом интерьеров, выполненным на основе пожеланий Заказчика.
• По степени огнестойкости дом относится к зданиям III-го класса, по функциональной пожарной опасности - к классу Ф1,4 (по СНиП 21-01-97*).

Конструктивные решения:
• Конструктивная система здания каркасная. Пространственная жесткость обеспечивается совместной работой элементов каркаса стен и перекрытий и кровли;
• Фундамент - монолитная железобетонная плита из бетона класса В25 (в проекте не разработано);
• Перекрытия - доска 150х50 мм, сосна 2 сорта;
• Стены:- наружные и внутренние стены - доска 150х50 мм и 100х50 мм, сосна 1 сорта;
- перегородки - из влагостойкого ГВЛ по каркасу из оцинкованного профиля. Нормативное приведенное сопротивление теплопередаче наружной стены для климатических условий Хабаровского края 3.083 м2оС/Вт.
• Внутренние лестницы - по деревянному каркасу.
• Крыша  -  двухскатная,  каркас  из  доски  хвойных  пород  2-го  сорта,  влажностью  не  более  30%. Стропильная система из доски 50x150 мм. Устройство вертикальной контробрешетки из бруса 50x25 мм  по  стропилам  по  гидроизоляционной пленке. Обработка антисептикам стропил обрешетки и контробрешетки крыши должна производиться со всех сторон.
• Кровля  выполнена  из  гладкого  стального  листа  с  соединением  в  фальц.  Утеплитель  кровли  - пенополистирол ПСБ-С-25 толщиной 150 мм.
• Водосток  с  крыши  -  организованный,  наружный.  По  периметру  здания  выполнить  бетонную отмостку шириной 1000 мм, из бетона марки В7.5;
• Окна - из ПВХ профилей с двухкамерными стеклопакетами.

Инженерное оборудование (в проекте не разработано):
• Отопление  -  индивидуальный  отопительный  котёл,  расположенный  в  бойлерной.  В  комнатах  - электрические конвекторы, в ванной комнате - расположенные в полу трубы.
• Водоснабжение - холодное от местной сети, горячее - через бойлер;
• Канализация - в местную сеть;
• Электроснабжение - от местной сети.
