Рабочий Проект.
Каркасный одноэтажный жилой дом "HORT".
Раздел -АС.

Размер архива: 9.79 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (33 листа):
-АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 1
Общая площадь дома, м2 - 163,2
Жилая площадь, м2 - 87,8
Размеры в осях, м - 13,9 х 13,4
Авторы: ООО "ХОРТ"

Архитектурно-конструктивные решения:
Фундамент - на металлических винтовых сваях ВСК d133-108 мм, обвязка по сваям- брус хвойный 200х200 мм.
Наружные стены - деревянный каркас, несущие стойки из доски 50х200 мм, наружная обшивка- деревянная шпунтованная окрашенная доска, внутренняя обшивка- ГКЛ Knauf-12.5 мм, теплоизоляция 200 мм из минеральной ваты.
Внутренние несущие стены - деревянный каркас, несущие стойки из доски 50х150 мм, обшивка- ГКЛ Knauf-12.5 мм с обеих сторон.
Перекрытие - по деревянным балкам 50х150 мм.
Кровля - односкатная, с покрытием из гибкой черепицы TN Shinglas, по деревянной стропильной конструкции, теплоизоляция 200 мм из минеральной ваты.

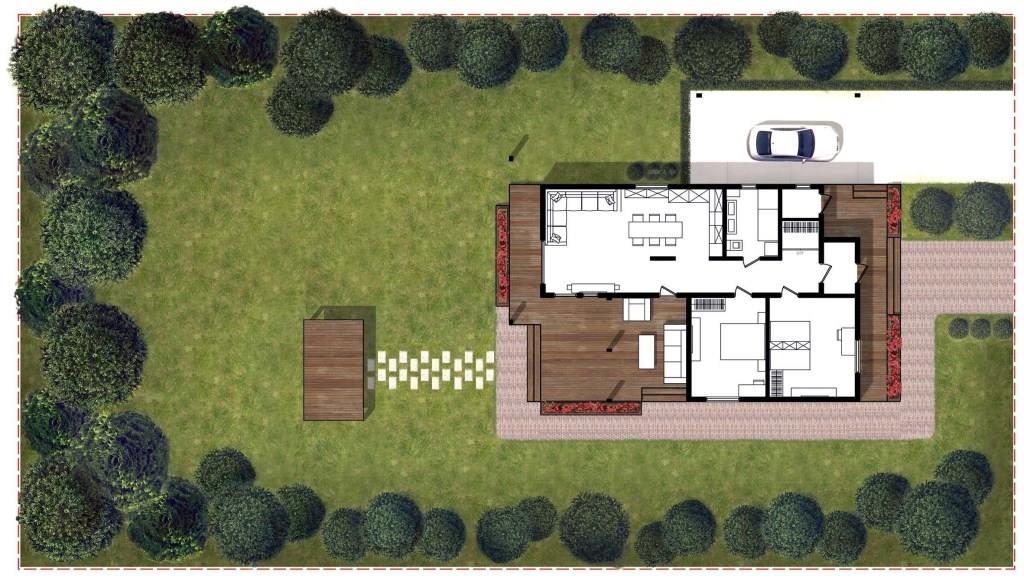

Размещение дома на участке:

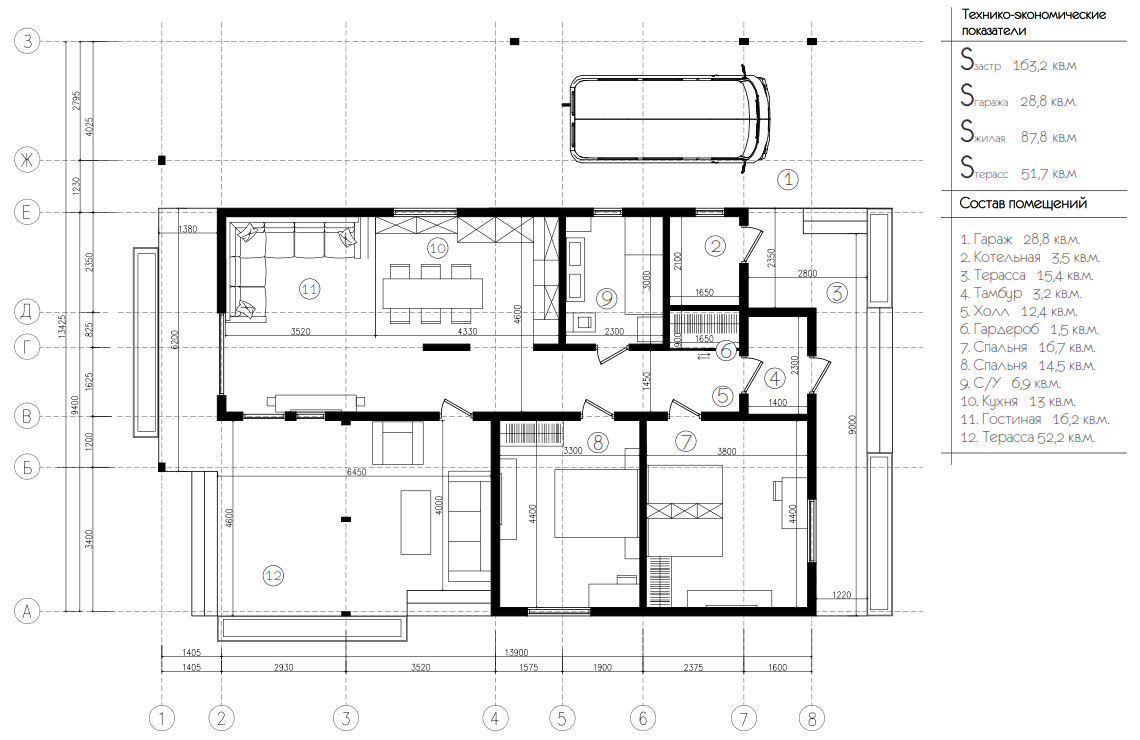

План дома:

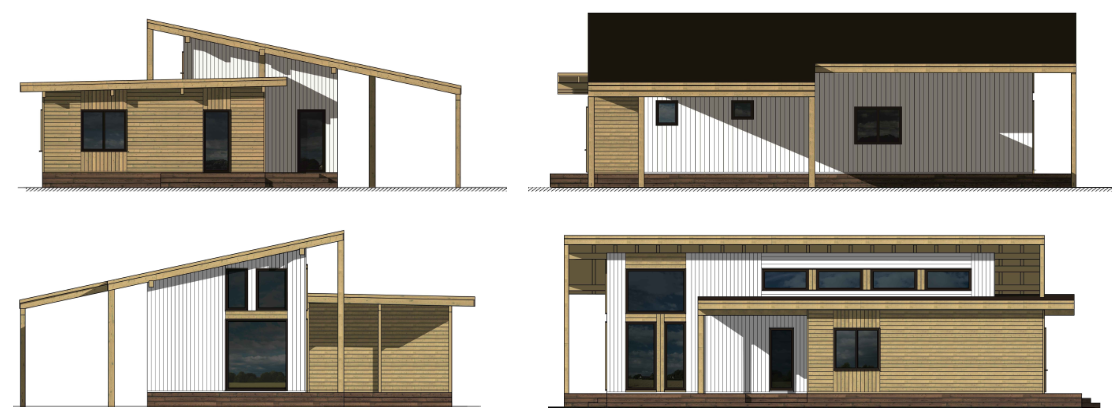

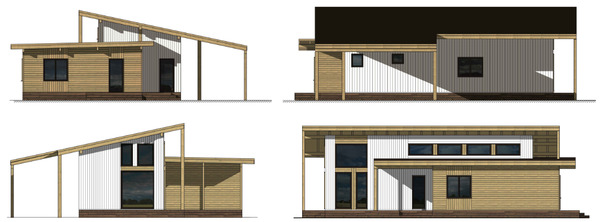

Фасады дома:
