Рабочий Проект.
Индивидуальный жилой дом по адресу: Московская область, Осташковское с/пос., д.Бражниково.
Раздел -АС.

Размер архива: 7.51 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (27 листов):
-АС Архитектурно-строительные решения

Технико-экономические показатели:
Этажность, эт. - 1 + мансарда
Общая площадь, м2 - 262,05
Площадь застройки, м2 - 168,6

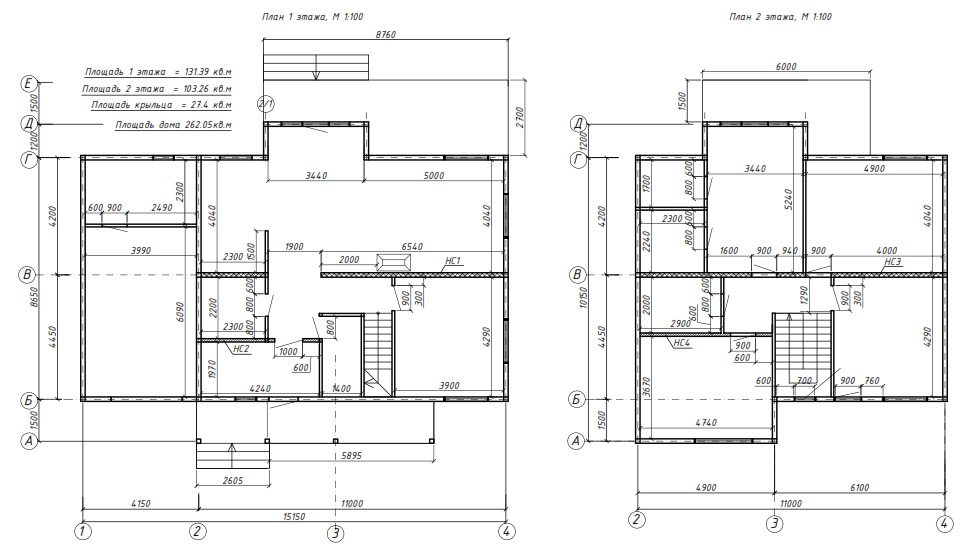

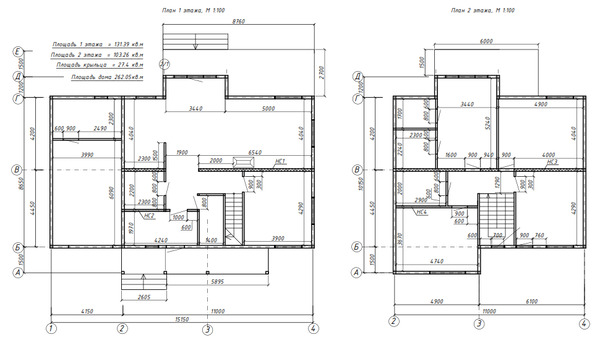

Габариты по осям, м - 12,9 х 8,4
Гараж - есть
Авторы: ООО «Строим Дом»

Конструктивные решения:
Каркас здания представляет собой рамную конструкцию: ригели рамы - брус 150х200(h) мм. Стойки запроектированы из бруса 100х100 мм и 100х150 мм.
Устойчивость каркаса обеспечивается: в поперечном и продольном направлении - жесткостью трехслойных панелей, а так же системой обвязочных ригелей, стоек.

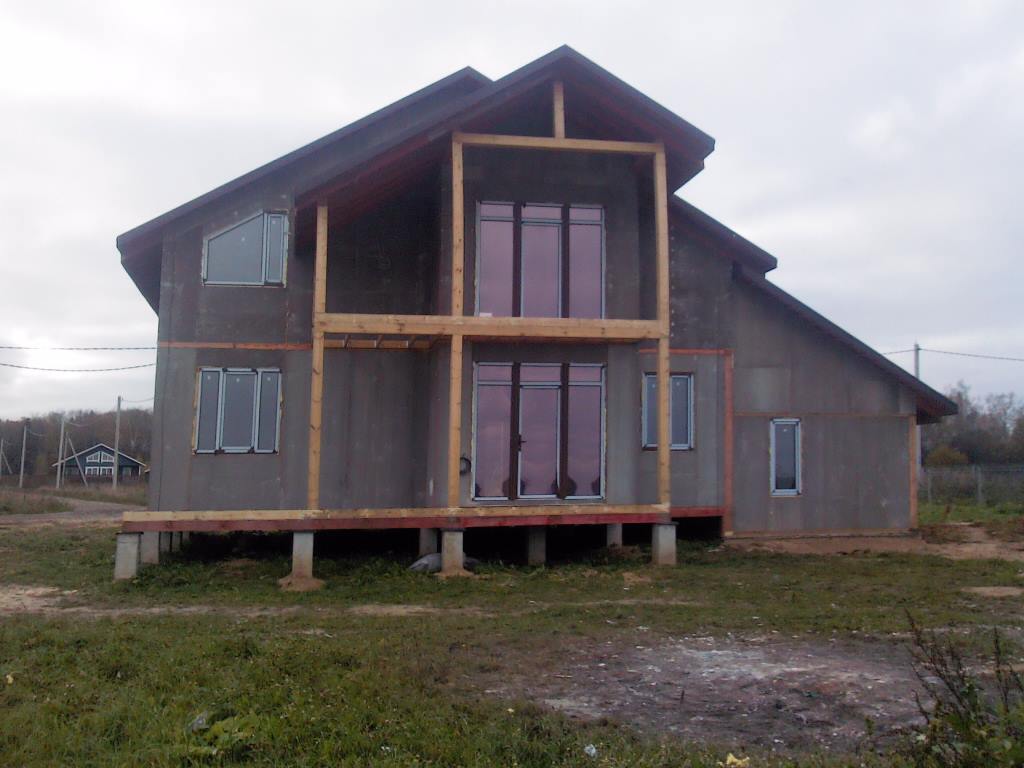

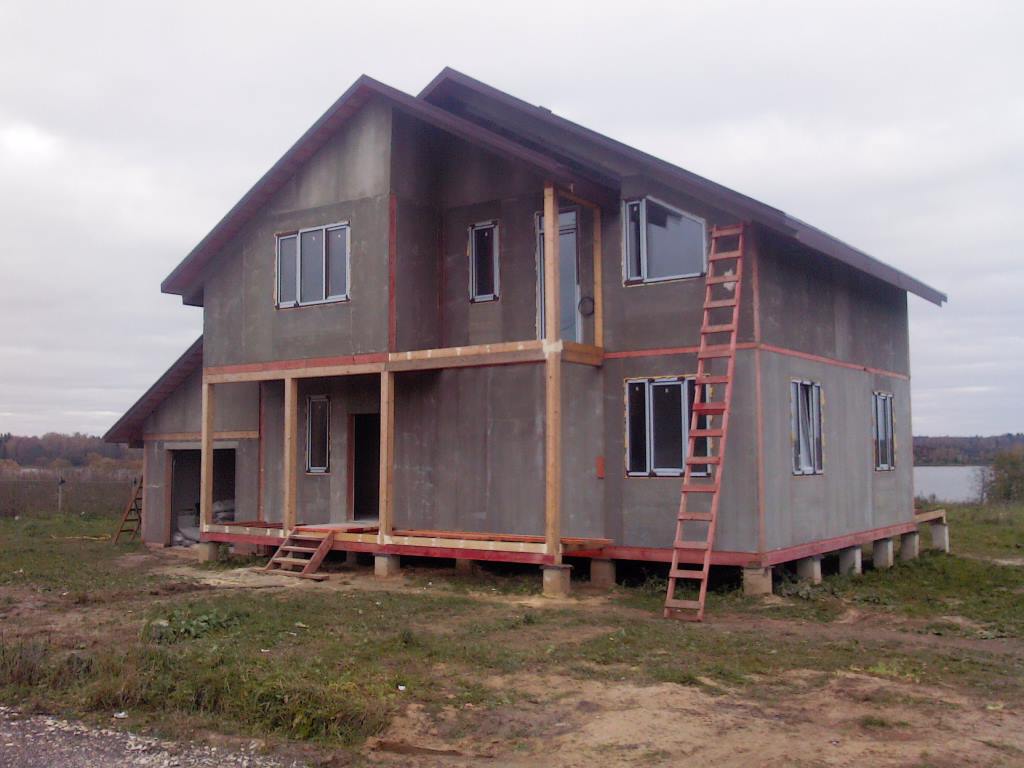

Ограждающие конструкции наружных стен здания - из теплоизоляционных трехслойных панелей t=165 мм с утеплителем на основе пенопласта марки ППУ Уремикс. Панели изготавливаются согласно ТУ 5366-001-30565739-2012. Наружная облицовка панели выполнена из цементно-стружечной плиты внутренняя сторона обшита гипсоволоконным листом. Монтаж панелей вертикальный, крепление к стойкам и ригелям производится посредством самосверлящих самонарезающих шурупов типа SDT (шаг 400 мм).
Внутренние несущие стены - представляют собой каркасную систему и выполнены из пиломатериалов с двух сторон обшиваются панелью ОСП t=10 мм.
Перегородки - каркасные
Межэтажное перекрытие - из деревянных балок 50х150 мм с полом из фанеры 21 мм

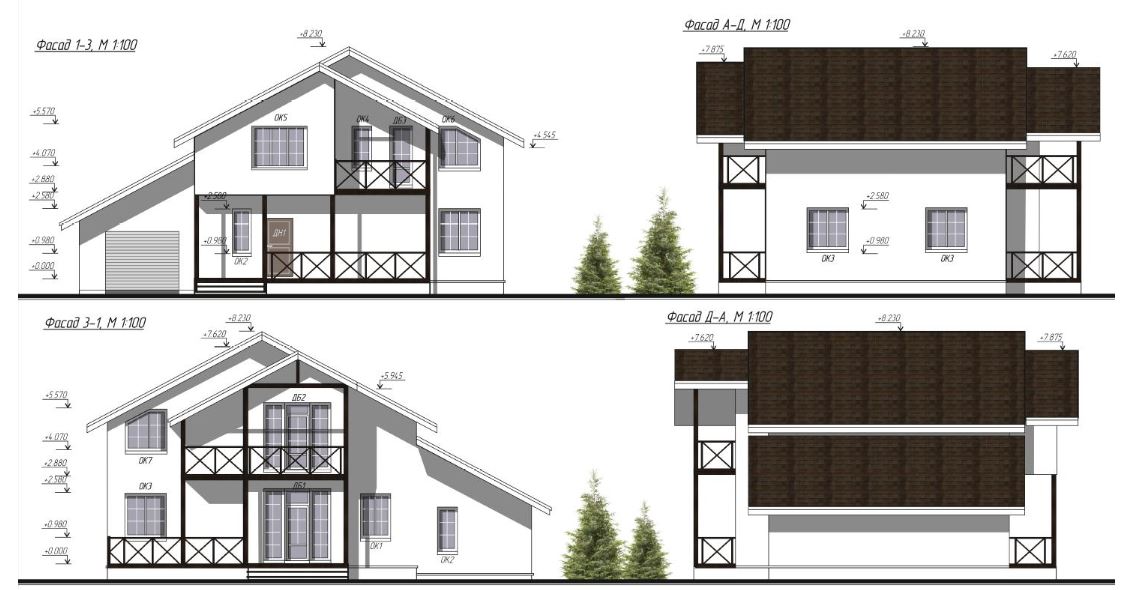

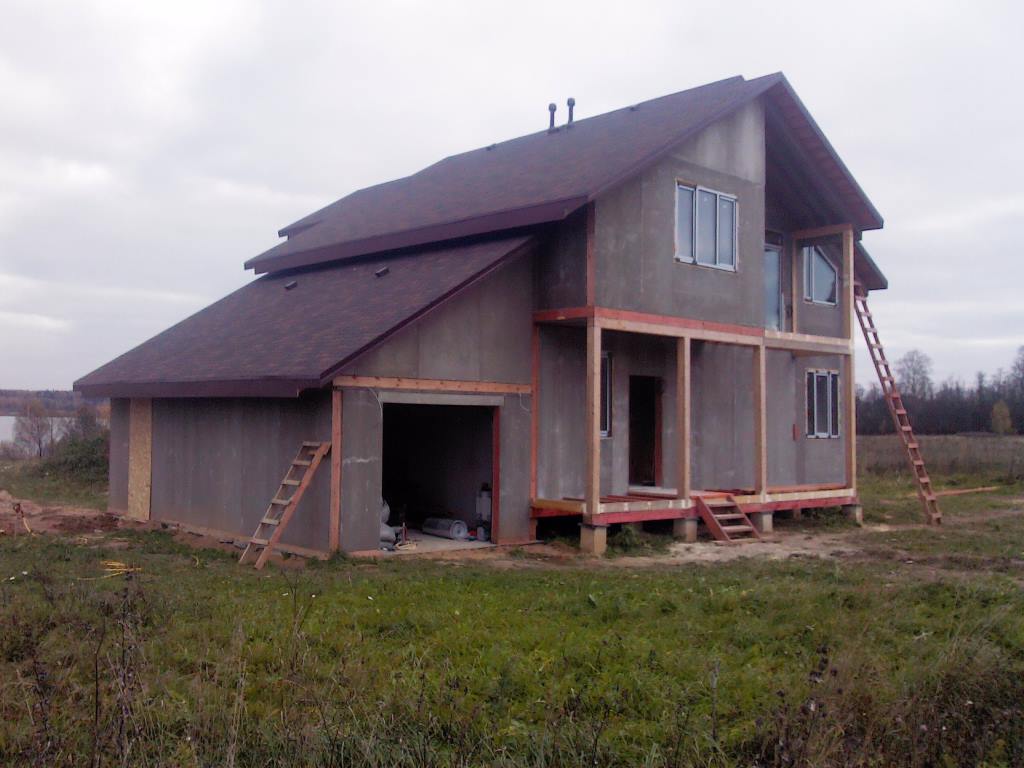

Крыша - шатровая, стропильная, с уклоном 26°. Чердачное пространство является холодным. Кровля выполнена из мягкой черепицы Katepal.
